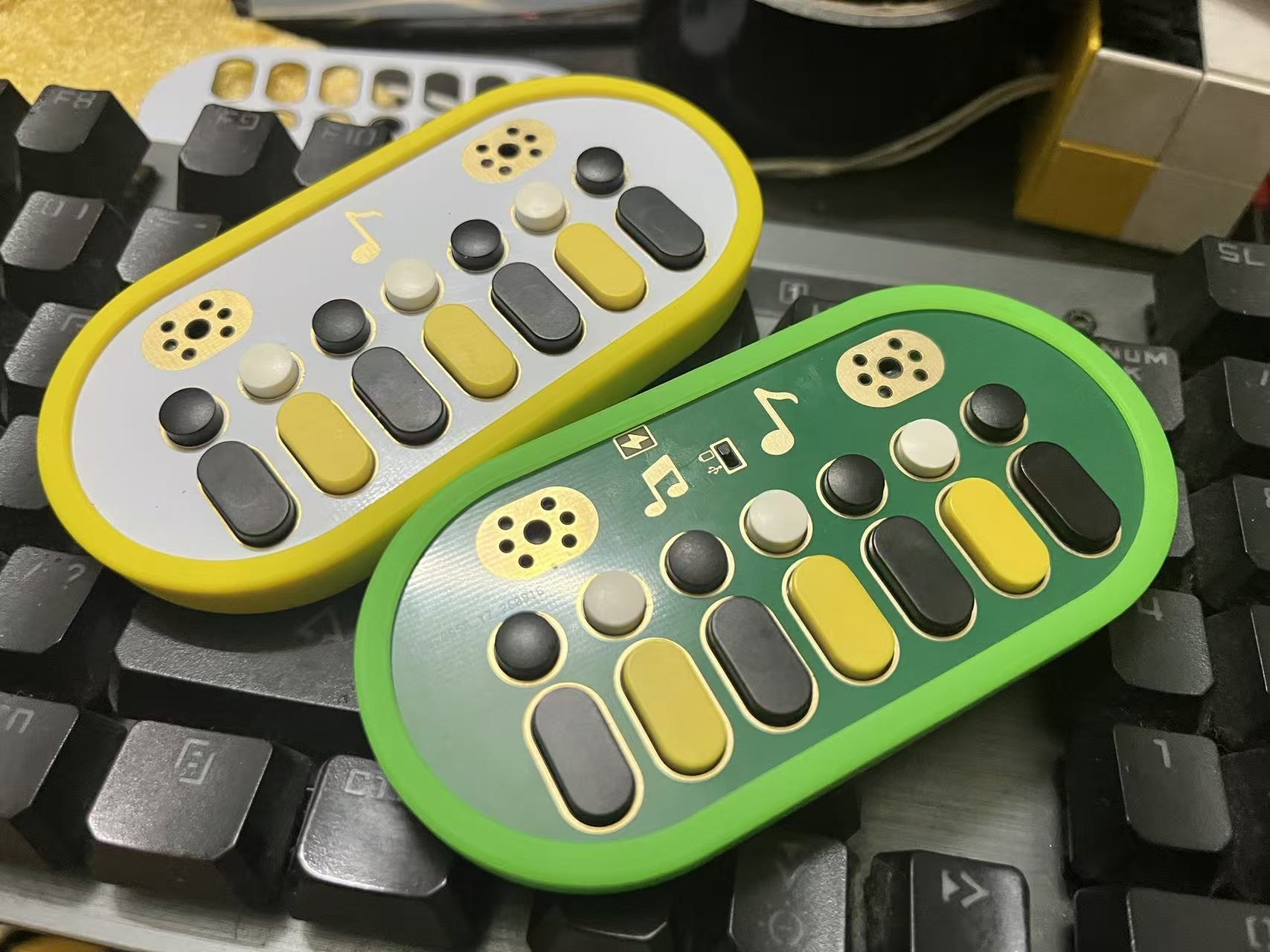

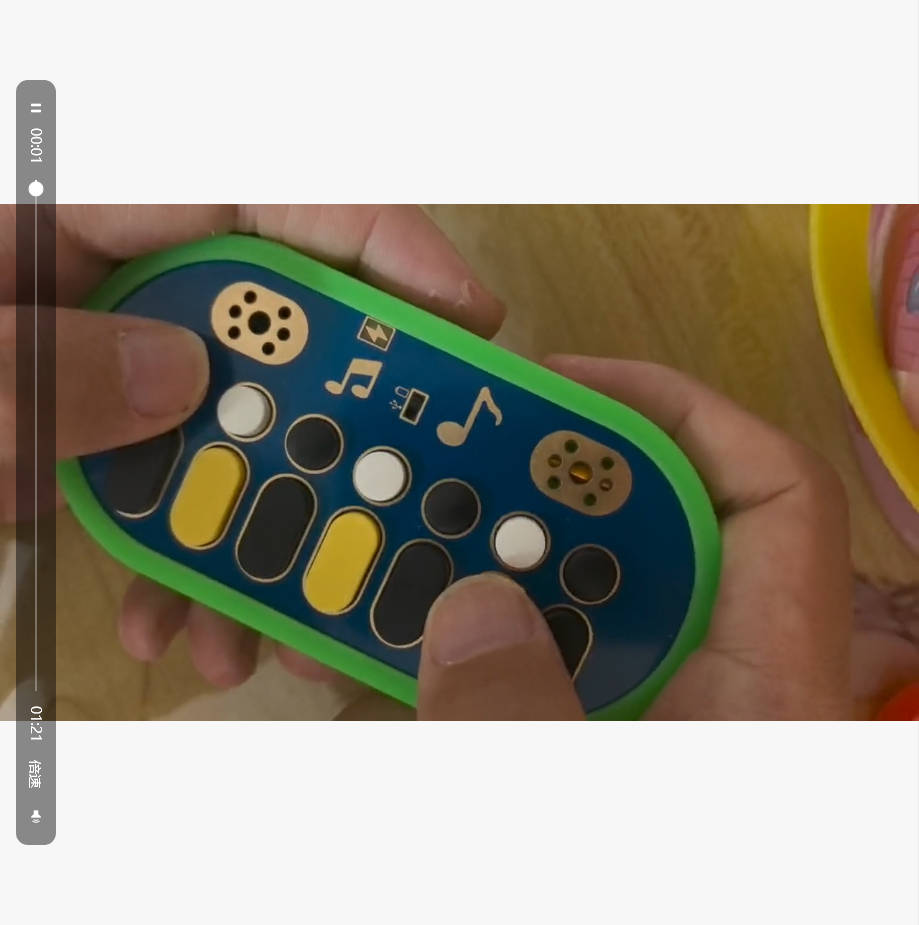

🎹 双排14键蓝牙MIDI迷你钢琴
主控：伦茨 ST17H66 BLE5.2 | 上下双排14键硅胶按键 | 双层PCB+硅胶套结构 | 八度切换 | Type‑C充电 | 140mAh锂电池 | 原生支持库乐队 GarageBand
✨ 项目简介
一款DIY迷你便携蓝牙MIDI键盘，上下双排一共14个硅胶按键，硬件采用双层PCB+硅胶套一体化结构，搭载伦茨ST17H66低功耗BLE蓝牙SOC。
支持八度升降切换，扩展演奏音域；内置140mAh锂电池，Type‑C接口充电，无线蓝牙MIDI输出，免驱直连iPhone/iPad库乐队，也可连接电脑DAW软件。
适合随身编曲、即兴旋律创作、MIDI练习；原理图与PCB全部在LCEDA开源，固件开源，可二次修改按键映射、八度范围。
核心特性
✅ 主控：ST17H66（伦茨科技 BLE5.2）
✅ 按键：上下双排，共14键，硅胶导电按键
✅ 结构方案：双层PCB + 硅胶保护套，无额外亚克力外壳
✅ 功能：Oct+ / Oct- 八度切换按键，实时MIDI音符输出
✅ 供电：140mAh 3.7V锂电池，Type‑C充电管理
✅ 通信：BLE蓝牙MIDI协议，纯无线
✅ 兼容：iPhone / iPad 库乐队 GarageBand，Windows/Mac DAW
✅ 低功耗：闲置自动休眠，延长续航
✅ 空中升级：第一次需要烧录，后面可以使用apk进行ota升级
🔌 硬件框图
ST17H66 主控芯片
14键硅胶导电按键矩阵（上下两排）
八度切换按键（Oct+ / Oct-）
锂电池保护 + Type‑C充电管理
电源开关，低功耗休眠控制
📦 结构说明
双层PCB堆叠设计，上下板对位固定
硅胶套包裹整机，同时作为按键帽
硅胶内部导电碳粒，按压导通PCB矩阵触点
PCB预留Type-C、电源开关开孔，与硅胶套对齐
硅胶套起到防滑、缓冲、防尘一体作用
🔥 ST17H66 固件烧录教程
> ST17H66使用伦茨官方 Lekit 烧录工具，串口下载模式
准备工具
伦茨ST17系列烧录软件 Lekit
USB转TTL模块（必须3.3V电平）
烧录探针/排针，连接板子预留烧录测试点：VCC、TX、RX、GND
接线
USB-TTL VCC → 板子VCC（必须3.3V，禁止5V直接供电烧录，会烧毁芯片）
USB-TTL GND ↔ 板子GND
USB-TTL TX ↔ ST17H66 RX
USB-TTL RX ↔ ST17H66 TX
进入下载模式
先点烧录软件链接，再上电，进入烧录模式
4. 软件操作
打开Lekit工具，选择对应串口，芯片型号ST17H66
加载编译好的.hex固件文件
点击Erase擦除芯片，然后点击Write写入固件
写入完成后，按复位按键重启，烧录结束
✅ 验证：上电，蓝牙广播，可搜索到自定义MIDI键盘设备名
> ⚠️ 注意事项
> - ST17H66是3.3V芯片，TTL模块务必切换到3.3V电平
> - 烧录失败优先检查TX/RX是否交叉，GND必须共地
> - 烧录完成后断电重新上电，蓝牙才能正常广播
🎵 库乐队 GarageBand 使用教程（iPhone / iPad）
> Apple原生蓝牙MIDI，无需额外APP
打开设备电源，等待蓝牙广播。不要在系统蓝牙里直接点配对连接，蓝牙MIDI使用专用MIDI服务。
打开库乐队 GarageBand，新建项目，选择【软件乐器】轨道。
点击右上角⚙️设置按钮 → 选择「蓝牙MIDI设备」。
在列表选中本项目的MIDI键盘名称，完成MIDI绑定。
回到演奏界面，按下硅胶按键即可发声；按Oct+/Oct-切换八度改变音高。
> 💡 小提示
> - 如果识别不到设备：关闭库乐队，断电重启键盘，重新扫描蓝牙MIDI。
> - 库乐队里可以自由更换钢琴、合成器、弦乐等任意音色。
📄 开源协议
本项目开源，遵循 MIT 协议，可自由学习、修改、打样，禁止商用售卖。
📌 常见问题
蓝牙搜不到：检查供电，确认烧录成功，重启设备。
按键无响应：检查双层PCB对位，硅胶导电碳粒是否对齐PCB触点。
充电异常：检查TP4056电路、Type-C焊接，锂电池保护板。
八度切换无效：检查Oct按键矩阵和固件音符映射。
