18岁以上适用年龄
是是否提供教程
24预计制作时间（h）
3.3V工作电压（V）
PCB主要材质
其他充电方式
读卡器*1包装清单
■ 芯片简介
CLRC66303 是 NXP 高性能多协议 NFC 前端（NFC frontend），天线驱动、调制解调、协议成帧和 CRC 校验全部由芯片完成，主控只管发指令收数据。支持速率最高 848 kbit/s，比 PN532 快一倍，且同时覆盖 13.56MHz 几乎所有主流协议，是 PN532 的直系升级款。
■ 支持协议
· ISO/IEC 14443 Type A：MIFARE Classic 1K/4K、Ultralight/C、Plus、DESFire EV1/EV2
· ISO/IEC 14443 Type B
· JIS X 6319-4（FeliCa），最高 424 kbit/s
· ISO/IEC 15693 / ICODE SLI
· ICODE EPC UID / EPC OTP、ISO/IEC 18000-3 mode 3（EPC Class-1 HF）
· ISO/IEC 18092 被动发起方 P2P
■ 模块参数
· 芯片：CLRC66303HNY（HVQFN32，NXP 原装，新设计推荐版本）
· 供电：2.5V ~ 5.5V 宽压
· 板载 3.3V LDO、27.12MHz 晶振
· 通信接口三选一（板载焊接选择 + 丝印对照表）：
- SPI，最高 10 Mbit/s
- I2C，最高 1 Mbit/s（Fast-mode Plus）
- UART，最高 1228.8 kBd
- 另支持 I2CL 变体
· 512 字节 FIFO，大事务读写不丢数据
· 独立 SAM 接口（预留 I2C，可外挂安全模块做密钥存储/加密）
· 低功耗寻卡 LPCD，休眠可自动唤醒
· 读卡距离约 12cm（视天线与匹配而定）

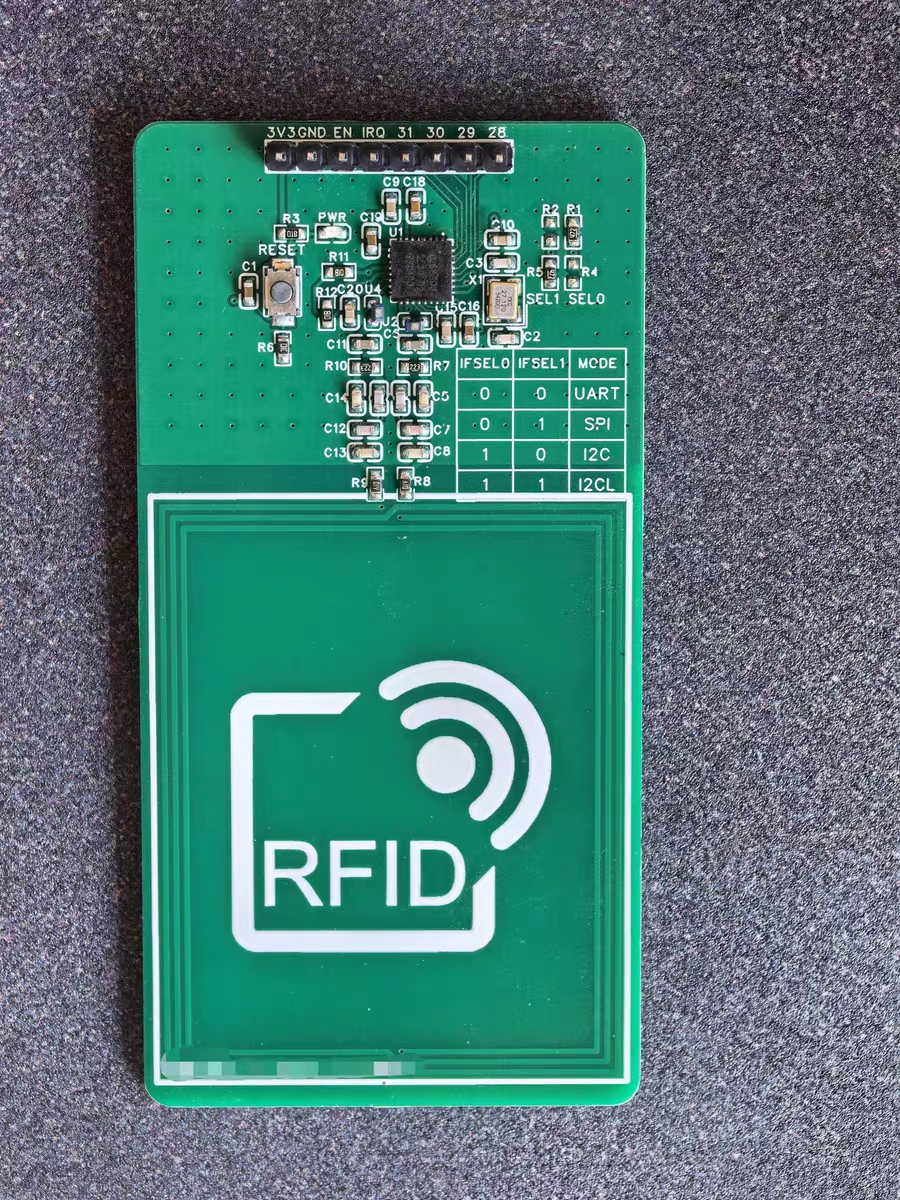

· 排针：8P 已焊好，丝印标注 3V3 / GND / EN / IRQ / 31 / 30 / 29 / 28
· 板载 PCB 天线已做阻抗匹配，射频部分不用自己调

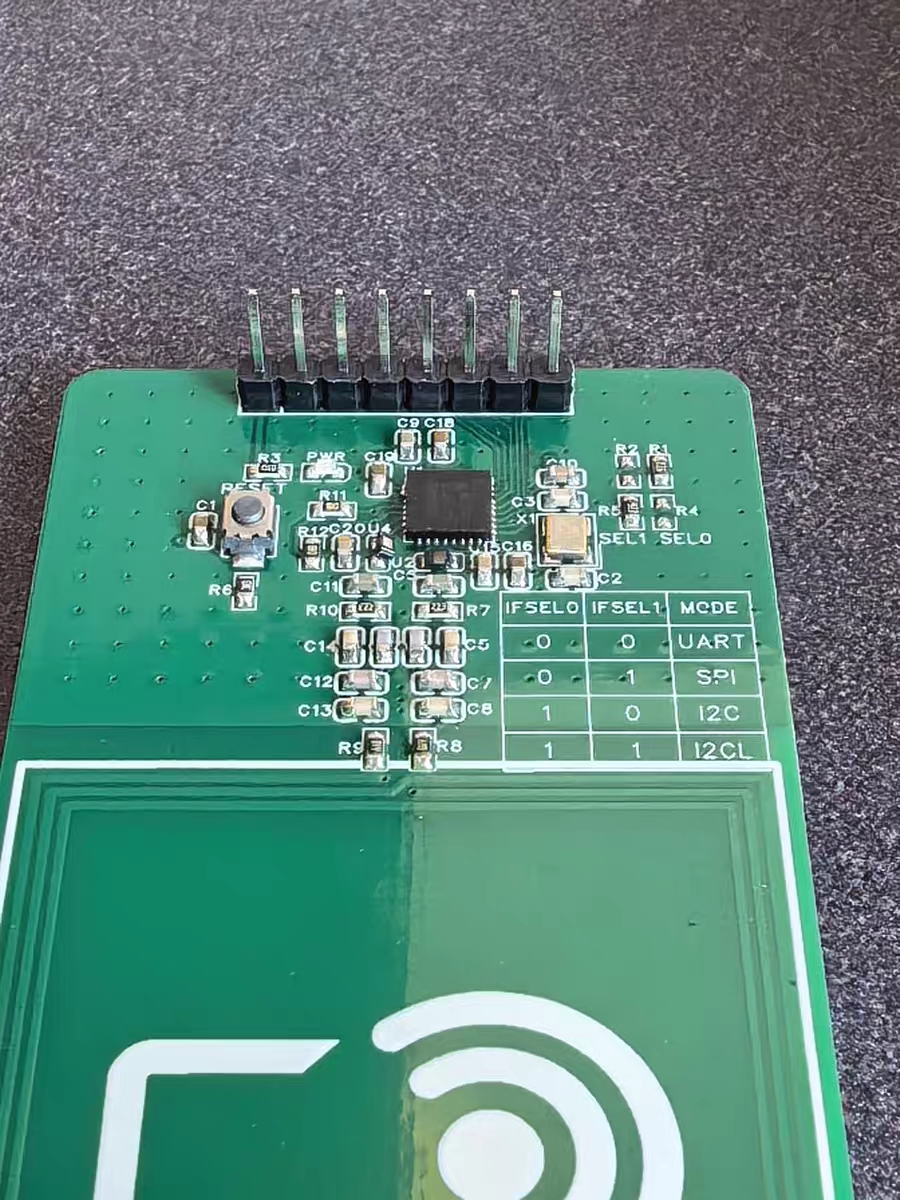

· 板载 RESET 按键、PWR 电源指示灯、SEL0/SEL1 接口选择焊盘
■ 发货清单
· CLRC66303 读卡模块 ×1
· 附赠资料（电子档，拍下后发送）：CLRC663 官方数据手册 + 模块原理图/PCB + 驱动例程
■ 适合
门禁考勤、公交/校园卡读写、NFC 标签批量读写、防伪溯源、自助终端、单片机/树莓派/Linux 项目集成；想从 PN532 升级到高速全协议方案的首选。
■ 说明
· 打样测试板，功能已验证正常，非全新未上电品，介意勿拍

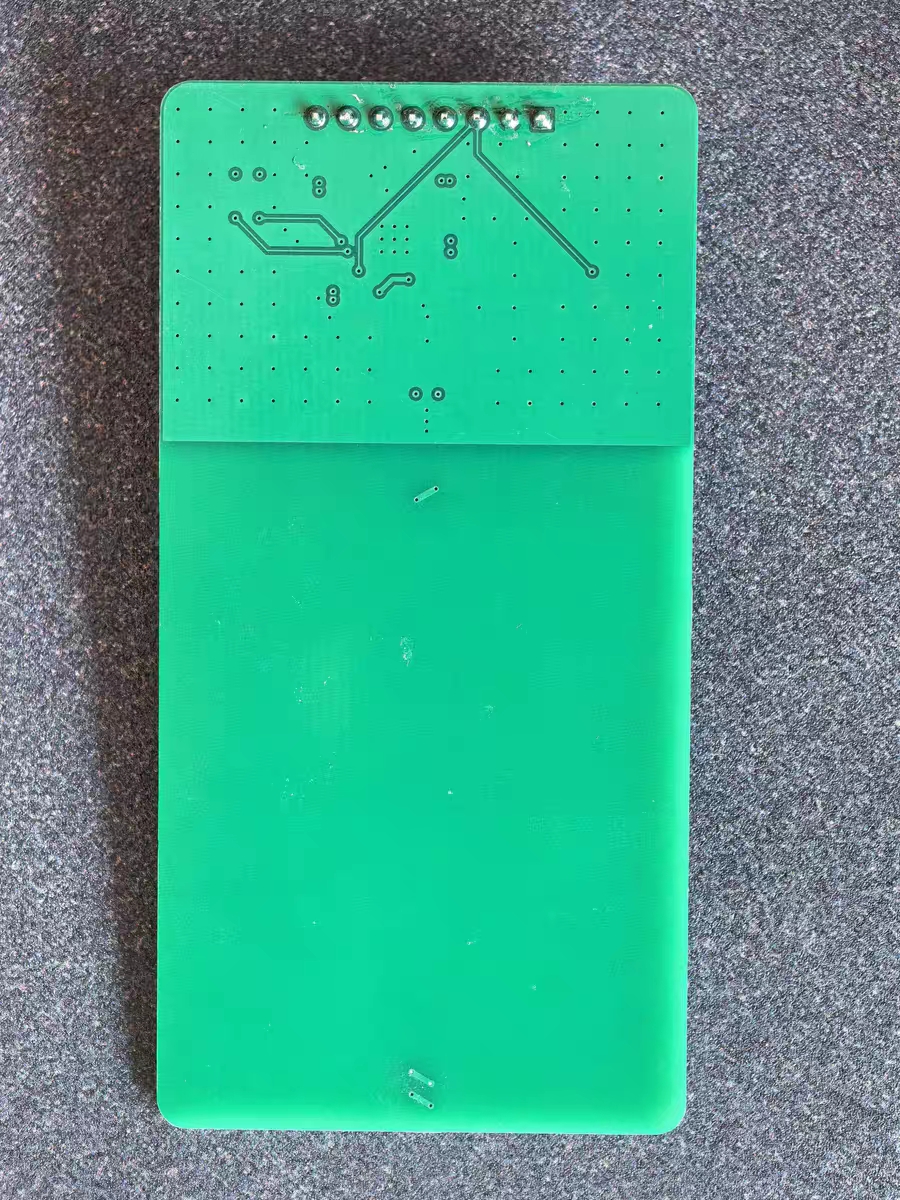

· 手工焊接，焊点轻微痕迹属正常现象，实物如图
· 售出可提供简单接线指导，深度软件开发问题请自行研究
■ 关键词
CLRC663 CLRC66303 NFC模块 RFID 13.56MHz 读卡器 IC卡 MIFARE DESFire FeliCa ISO15693 SPI I2C NXP 开发板 PN532升级
