■ 芯片简介
nPM1300 是 Nordic 为低功耗无线场景打造的一体化 PMIC，一颗芯片解决电池充电 + 多路稳压输出 + 燃料计电量估算 + 系统看门狗/休眠等全部电源与系统管理，特别搭配 nRF52 / nRF53 / nRF54 / nRF91 系列，也可接第三方 MCU。典型应用只要 5 个无源器件，板子面积省到极致。
■ 核心功能
· 线性电池充电器：兼容 Li-ion / Li-poly / LiFePO4，充电电流 32~800mA 可调，终止电压 3.5~4.45V，JEITA 合规温控
· 双路 BUCK 降压：每路 200mA，输出电压引脚选择；自动在滞回/轻载模式与 PWM 模式间切换，强制 PWM 模式纹波更小
· 双路 LDO/负载开关：每路 50mA LDO 或 100mA 负载开关，复用引脚
· VSYS 母线：电池供电最高 1A、USB DCP 供电最高 1.5A 未调节输出
· 燃料计：片上 ADC 检测电池电压/电流/温度，搭配 Nordic 算法在主机 MCU 上计算电池状态（SOC），精度接近库仑计数器但功耗极低
· 系统管理：集成看门狗（可复位或断电重启）、掉电预警 POF、Ship 模式 / Hibernate 模式极限低功耗、唤醒定时器、通用定时器、硬复位
· IO 资源：最多 5 路 GPIO + 3 路 5mA LED 驱动
· I2C（TWI）接口：主机读写配置与监控；支持 nPM PowerUP 桌面软件 GUI 免代码配置，导出为 C 代码
■ 模块参数
· 芯片：nPM1300-QEAA-R7（QFN32，5×5mm，Nordic 原装）
· 输入电压（VBUS）：4.0V ~ 5.5V，耐压 22V
· 工作环境温度：-40℃ ~ +85℃

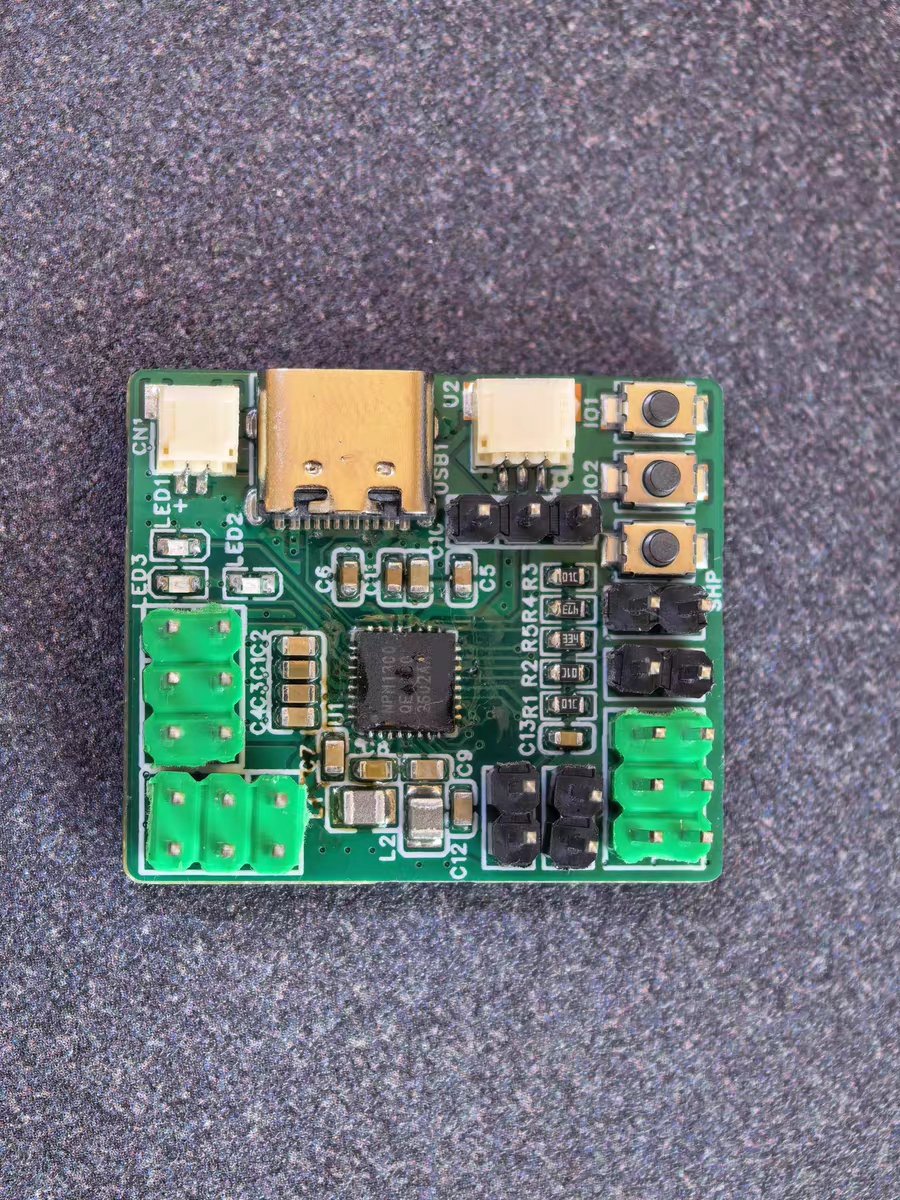

· 板载资源（实物照片确认）：
- USB Type-C 接口，直接供电/充电
- 板载 nPM1300 主体 + 必要电感电容，按官方 datasheet 最小方案走线
- 3 路 LED 指示灯（对应芯片 LED 驱动）
- 多路按键/拨码开关（用于 SHPHLD 保持、GPIO 测试）
- NTC 热敏电阻接口座（电池温度检测）

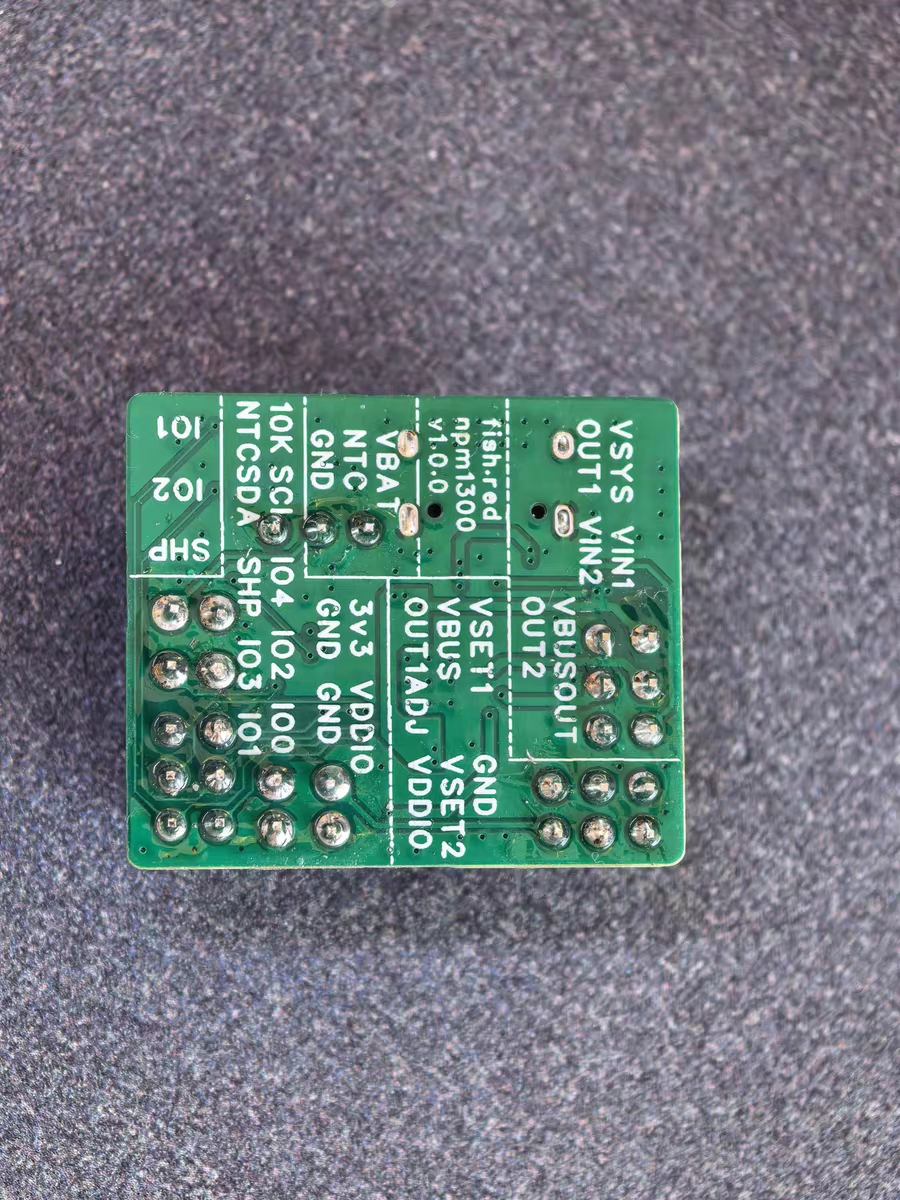

- 排针全部引出，底面丝印标注：
· VSYS / VIN1 / VIN2 / VBUSOUT / OUT1 / OUT2（电源输出）
· VBAT / NTC / GND / 3V3 / VDDIO
· SDA / SCL / GPIO / IO101~104
· SHP / SHPHLD / VSET1 / VSET2（BUCK 电压选择）
■ 发货清单
· nPM1300 模块 ×1，排针已焊好
· 附赠资料（电子档，拍下后发送）：nPM1300 官方 Product Specification + 模块原理图/PCB + 驱动例程 / nRF Connect SDK 示例
■ 适合
· nRF52 / nRF53 / nRF54 / nRF91 系列 SoC/SiP 配套电源（官方推荐组合）
· 可穿戴、健康传感器、蓝牙设备、游戏手柄、遥控器、鼠标/键盘、资产追踪、IoT 低功耗节点、日志记录器
· 需要多输出轨 + 电池充电 + 电量估算一站式方案的项目
■ 说明
· 打样测试板，功能已验证正常，非全新未上电品，介意勿拍
· 手工焊接，焊点轻微痕迹属正常现象，实物如图
· 售出可提供简单接线指导，深度软件开发问题请自行研究
■ 关键词
nPM1300 nPM1300-QEAA PMIC 电源管理 电池充电 BUCK LDO 燃料计 电量计 Nordic nRF52 nRF53 nRF54 nRF91 USB Type-C I2C 开发板
