■ 芯片简介
CH340X 是沁恒 CH340 家族小体积 USB 转串口芯片（MSOP-10 封装），内置时钟发生器不用外接晶振，3.3V 供电时 IO 能耐受 5V 电压，防倒灌。串口速率最高 2Mbps，是 Arduino/ESP32/STM32 下载和串口调试的常用方案。
这块板子专门做成ESP32 自动下载器：EN 和 BOOT 按键把 ESP32 下载最常按的两个键引出来，按一下 BOOT 就能进下载模式，按一下 EN 复位，省手。配合 CH340X 的 DTR/RTS 信号和简单的下拉/上拉电路（ESP32 进下载模式经典电路），也可以实现不用按键的自动下载，Arduino IDE 或 ESP-IDF 直接一键烧录。
■ 芯片参数（来自 datasheet）
· 芯片：CH340X（MSOP-10 封装，3×3mm，WCH 原装）
· USB：全速设备，兼容 USB V2.0，内置 USB 收发器，UD+/UD- 不用串电阻
· 串口：硬件全双工，波特率 50bps ~ 2Mbps
· 内置收发缓冲区，Windows 下 VCP 驱动兼容，应用程序无需修改
· 支持 MODEM 联络信号 RTS、DTR、DCD、RI、DSR、CTS
· 内置时钟发生器，无需外接 12MHz 晶振（CH340G/T/R 才需要外接）
· 3.3V 供电时 IO 支持 5V 耐压
· 支持 5V 或 3.3V 电源，自动识别
· DTR/RTS 信号可用于 MCU 下载模式切换（ESP32 自动下载）
■ 模块板载资源（照片确认）
· USB Type-C 接口供电和通信，直接插电脑用

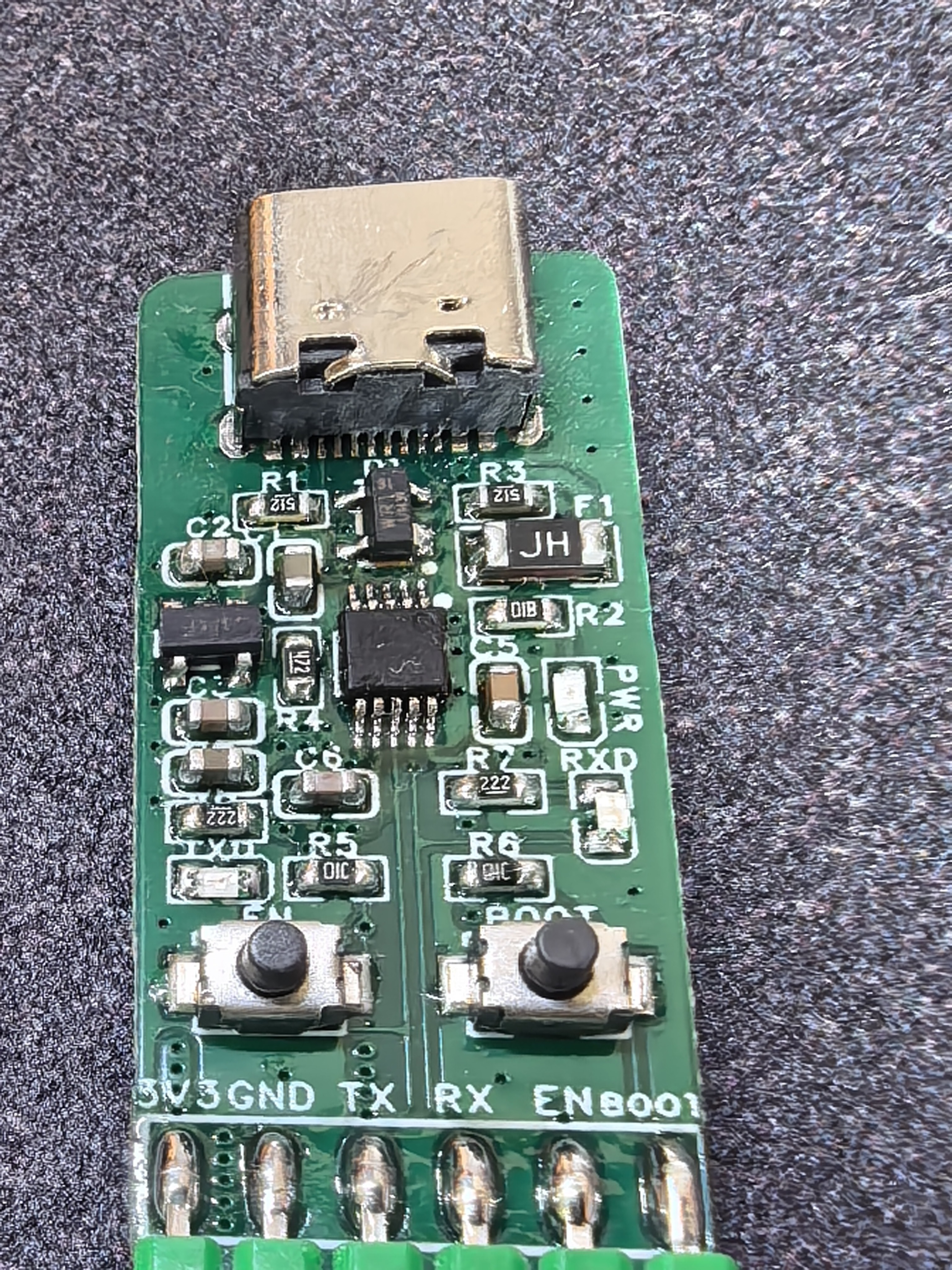

· CH340X 主芯片 + 外围阻容，无需外接晶振
· EN（复位）按键 + BOOT（下载模式）按键，按一下就生效
· 电源指示灯（PWR / RXD 板载 LED）
· 正面排针（6P 已焊好，丝印标注）：
· 3V3、GND、TX、RX、EN、BOOT

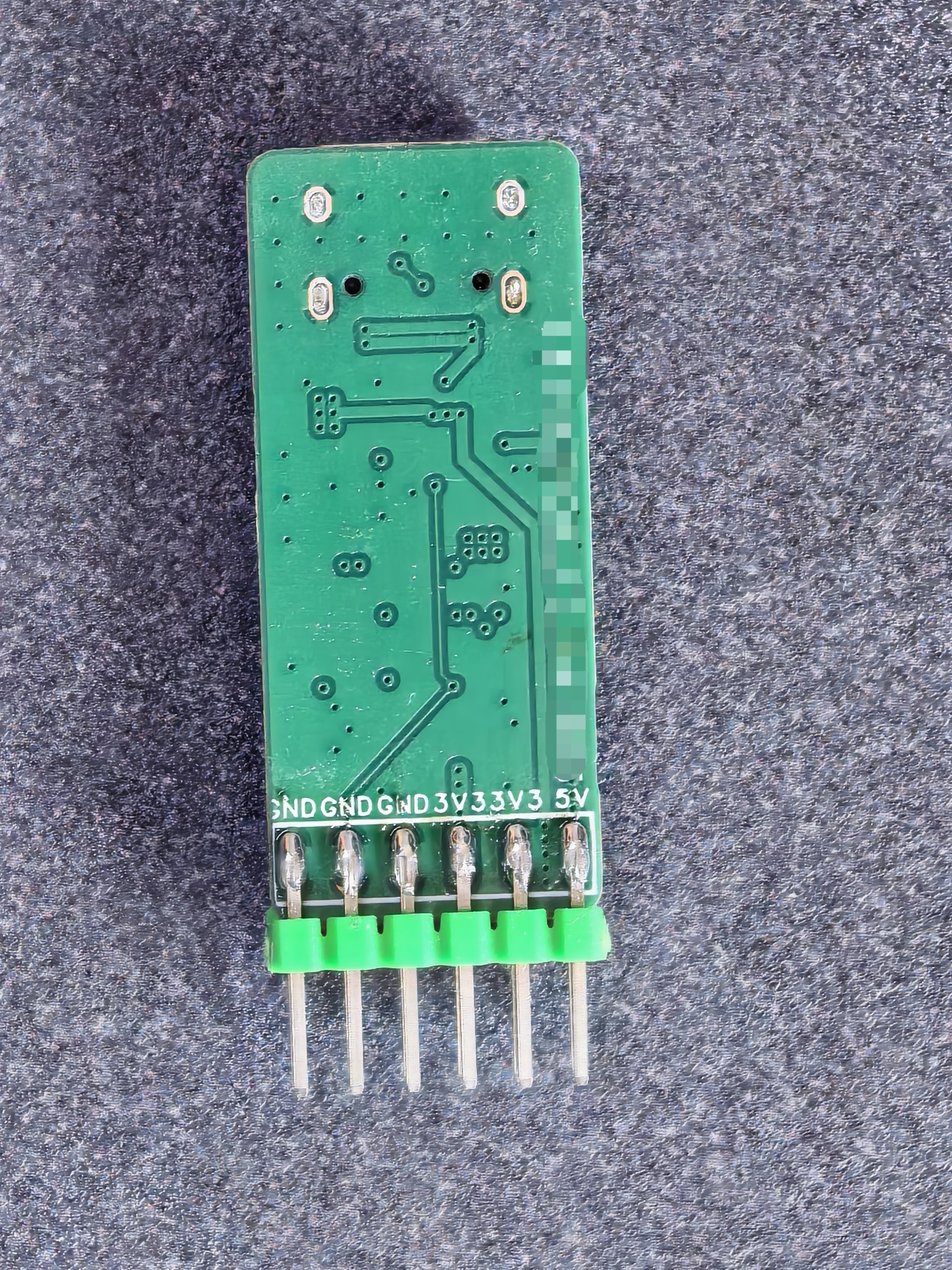

· 底面排针（GND × 3、3V3 × 3、5V，焊好绿色排座，电源脚位更全）

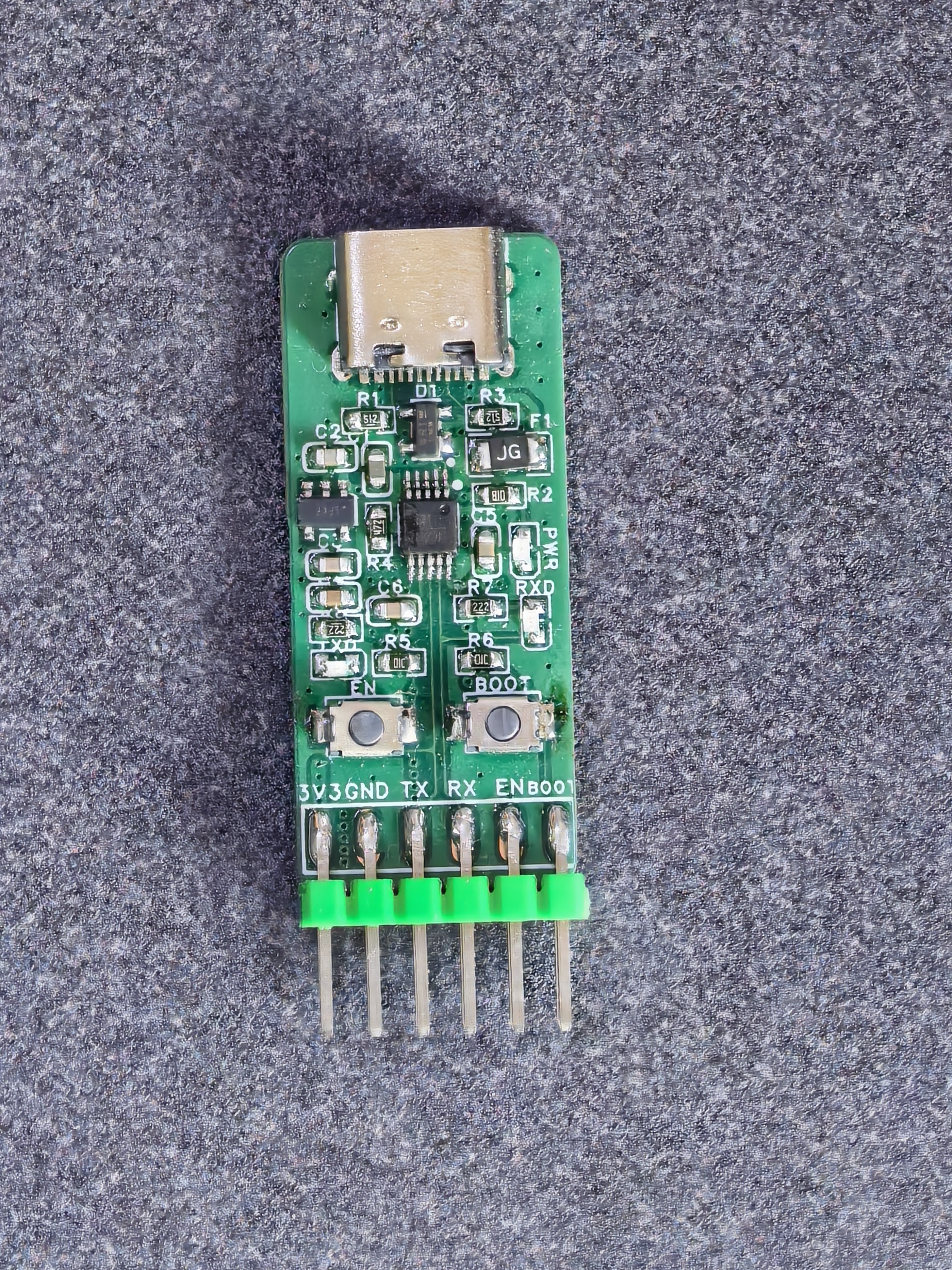

· 板子背面丝印版本号和 CH340X 型号，做工规整，阻焊干净
■ 发货清单
· CH340X USB 转串口下载器 ×1，排针已焊好
· 附赠资料（电子档，拍下后发送）：CH340 官方数据手册 + 模块原理图/PCB
■ 适合
· ESP32 / ESP32-S3 / ESP8266 / ESP32-C3 / ESP32-C6 下载烧录，支持 Arduino IDE、ESP-IDF 自动下载
· STM32 / GD32 / NXP LPC / 51 单片机串口调试和下载（配套 ST-Link/CH340 下载器）
· Arduino UNO/Leonardo/Mega 下载、串口监视器
· 通用 USB 转 TTL 串口调试，替代 CH340G/CP2102/FT232
· USB 供电同时给目标板 3.3V 或 5V（底面电源排针）
■ 说明
· 打样测试板，功能已验证正常，非全新未上电品，介意勿拍
· 手工焊接，焊点轻微痕迹属正常现象，实物如图
· 售出可提供简单接线指导，深度软件开发问题请自行研究
· 备注：部分板子底面绿色排座方向可能略有差异，接线以正面丝印 EN/BOOT/TX/RX 为准
■ 关键词
CH340 CH340X USB转串口 ESP32下载器 STM32下载 USB转TTL Type-C WCH 沁恒 Arduino 串口调试板 自动下载 BOOT EN MSOP10
