18岁以上适用年龄
是是否提供教程
24预计制作时间（h）
5V工作电压（V）
PCB主要材质
Type-C供电充电方式
开发板*1包装清单
■ 芯片/模块简介
ME54BS13 是深圳创新微（Minewsemi）基于 Nordic nRF54LM20A 的蓝牙模块，板载 PCB 天线，尺寸 16.5×12×2.4mm。nRF54LM20A 是 Nordic 第四代蓝牙 SoC（简称 nRF54），Cortex-M33-M 内核运行 128MHz，带 TrustZone 安全域，比 nRF52 系列强两代：同时支持 BLE 6.0 + 802.15.4（Zigbee/Thread/Matter/Aliro）+ NFC-A 读卡器 + USB 2.0 全速，2036KB NVM + 512KB RAM，GPIO 多达 64 个，接收电流低至 3.8mA（3V 供电、1Mbps），发射 0dBm 时 5mA，是目前 Nordic 低功耗 IoT 开发的主流方案。
■ 芯片参数（来自 datasheet）
· 芯片：Nordic nRF54LM20A（CSP98 封装，1.7V ~ 3.6V 供电）
· 内核：ARM Cortex-M33-M @ 128MHz，带 TrustZone + 调试跟踪
· 存储：2036KB NVM + 512KB RAM
· 协议：
- BLE 6.0、802.15.4（Zigbee / Thread / Matter / Aliro）
- NFC-A 读卡器（P1.01/NFC1、P1.02/NFC2 天线脚）
- USB 2.0 全速（内置 USB 收发器）
· 射频：-10 ~ +8dBm 发射功率，接收灵敏度 -95.5dBm
· 电流（3V）：接收 3.8mA @ 1Mbps，发射 5mA @ 0dBm
· 工作温度：-40℃ ~ +85℃
· GPIO：64 个，支持 UART / SPI / QSPI / I²C / PWM / ADC / Trace / SWD
· 硬件支持 QSPI 外部 Flash 扩展（模组脚 C8/C9/D8/D9/E9/F9）

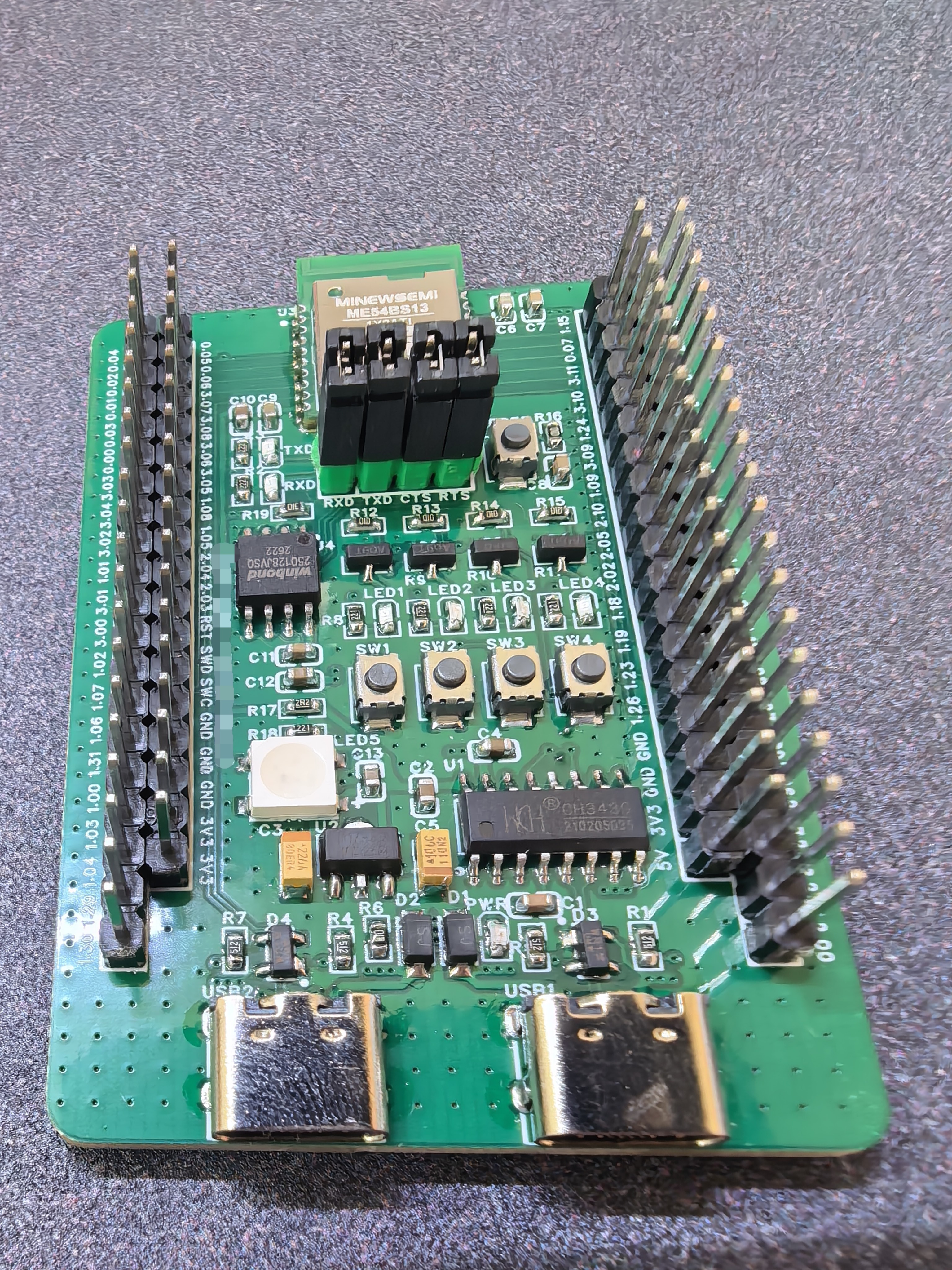

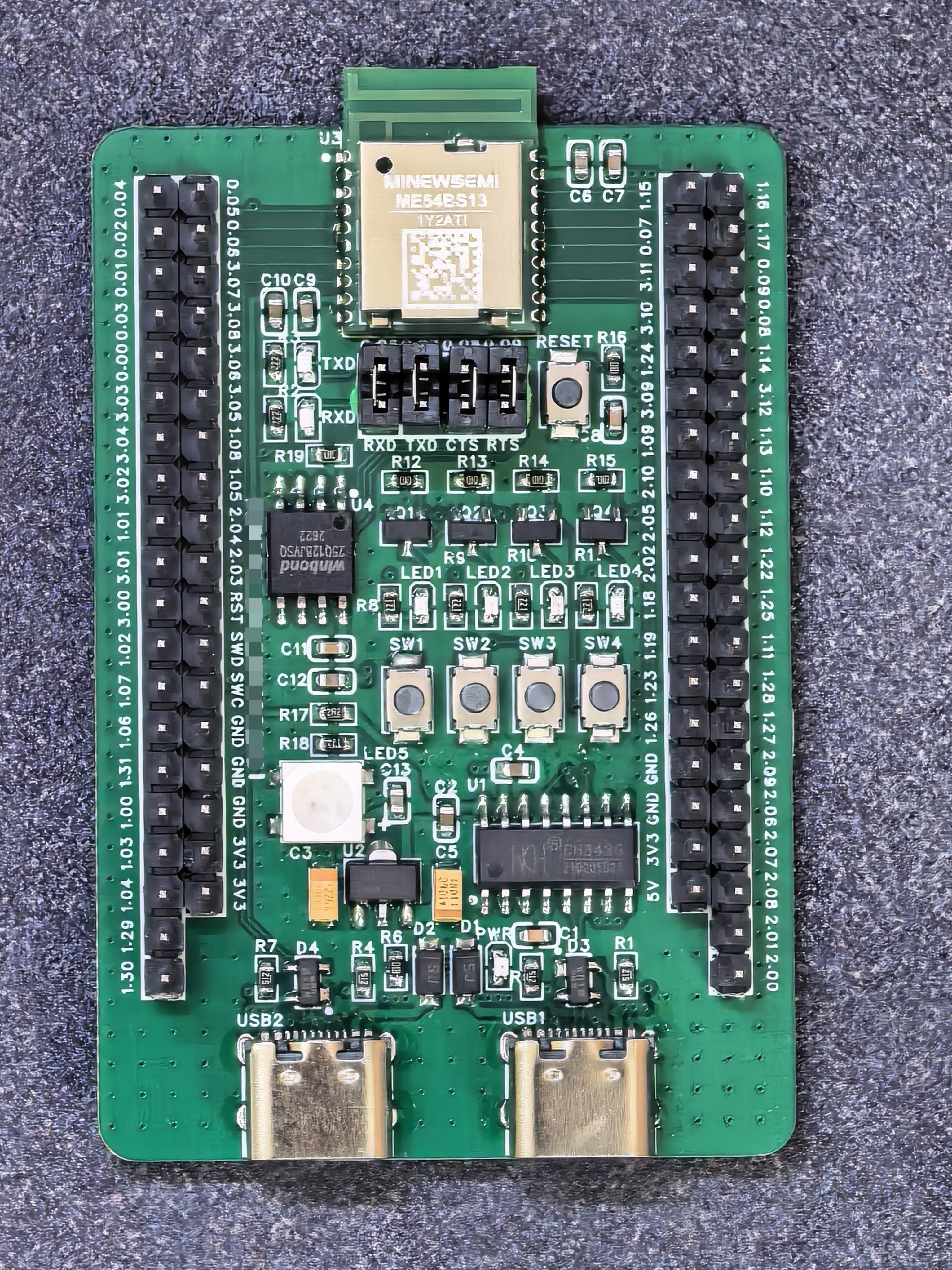

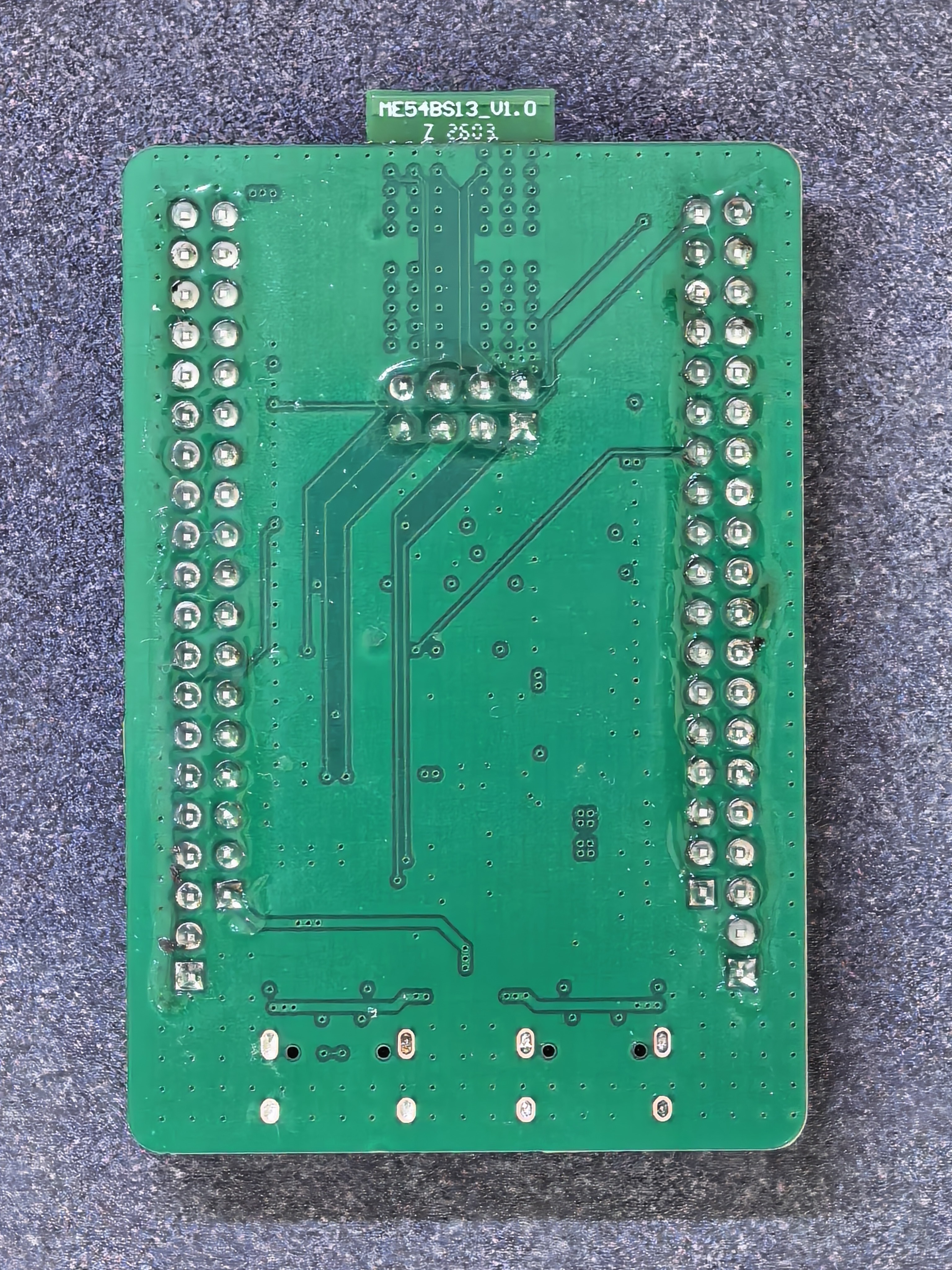

■ 开发板板载资源（照片 + 引脚定义文件确认）
· 模块：板载 ME54BS13（nRF54LM20A + PCB 陶瓷天线，16.5×12mm）
· 双 USB Type-C 接口：
- USB1 接模块原生 USB 2.0 全速（nRF54LM20A 内置 USB 收发器，可做 HID/CDC/DFU）

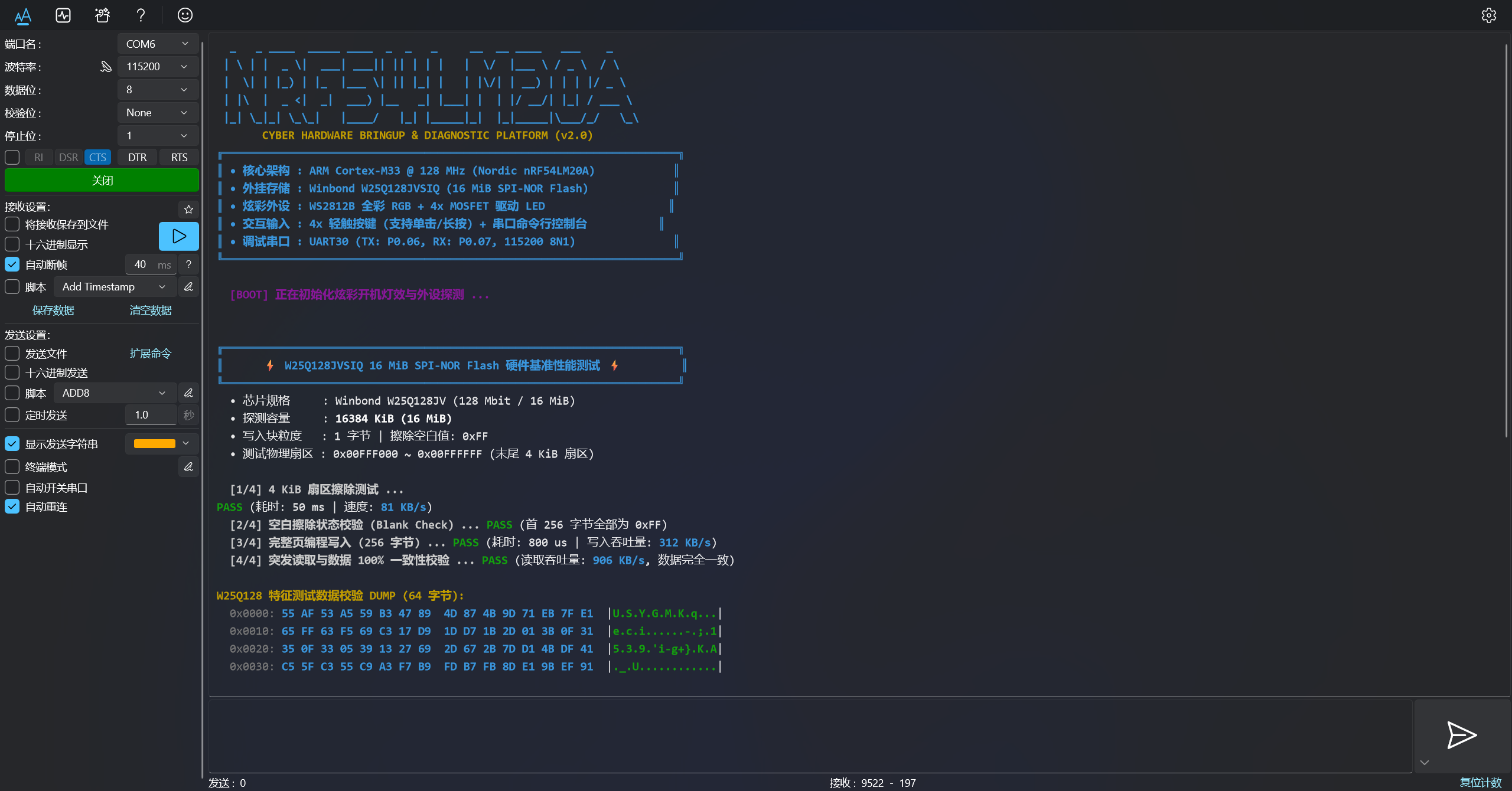

- USB2 经CH343 串口芯片（沁恒原装，MSOP-10）接 UART0，用于串口调试和下载
· SWD 调试排针（10Pin），接 J-Link / DAP-Link / nRF5340 DK 的调试器
· 4 个独立用户按键 SW1 / SW2 / SW3 / SW4 + 1 个 RESET 复位键
· 4 个板载 LED：LED1 / LED2 / LED3 + WS2812B 白光全彩灯珠（WS2812 或类似驱动，独立驱动）
■ 发货清单
· ME54BS13-nRF54LM20A 开发板 ×1，排针已焊好
· 附赠资料（电子档，拍下后发送）：
- ME54BS13 模块 datasheet（V1.0.0 中文）
- nRF54LM20A / nRF54LM20B 官方 datasheet v1.0
- 本开发板完整引脚定义表
- 本开发板原理图 / PCB
■ 适合
· Nordic nRF54 系列 SoC 初学/量产评估，比官方 DK 便宜得多
· BLE 6.0 高性能应用（高吞吐、低延迟）、Matter / Thread / Zigbee 三协议混合设备开发
· NFC + 蓝牙碰一碰配网 / 读卡器项目

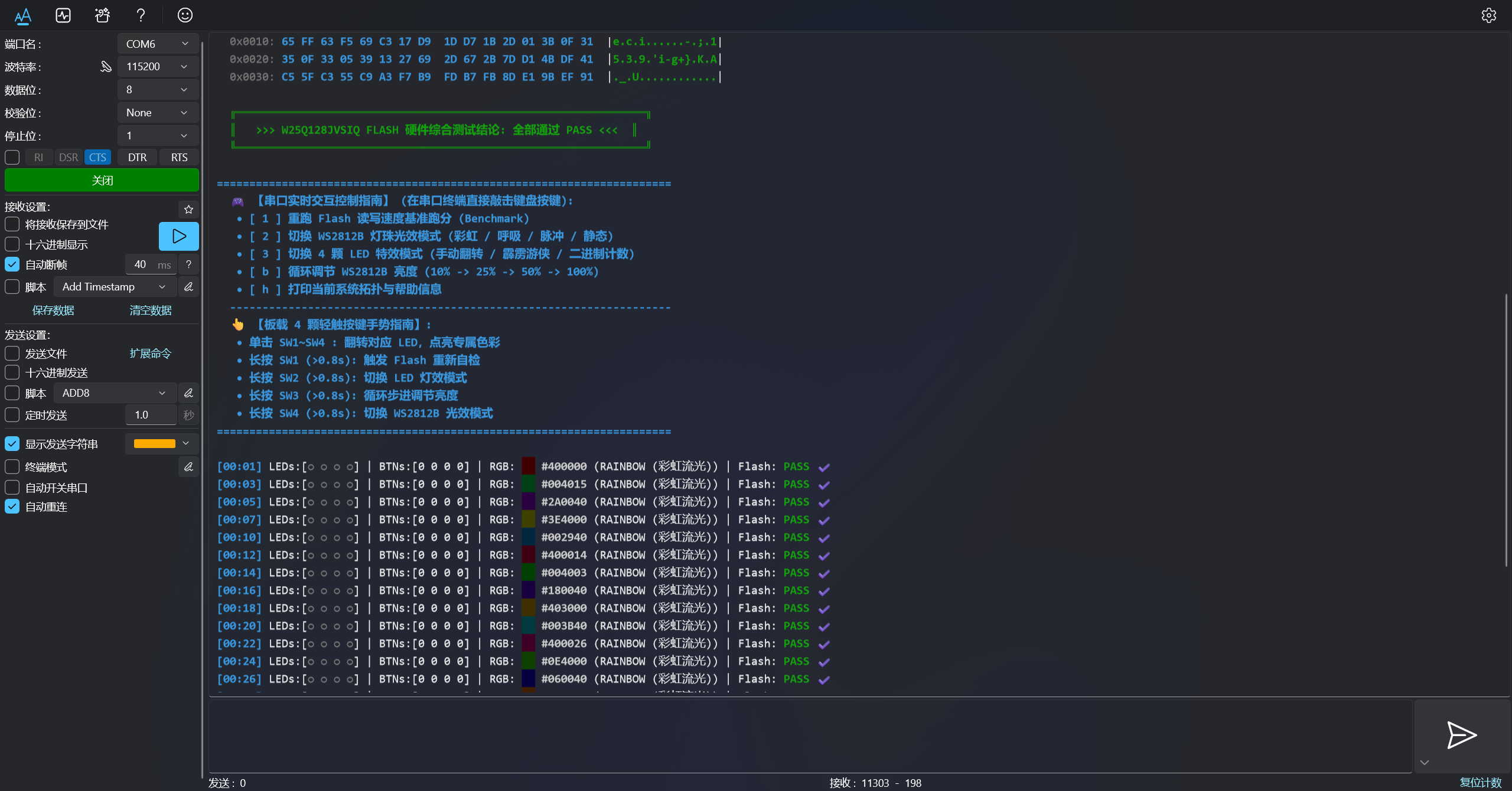

· USB HID / CDC / DFU 复合设备开发（双 USB 口一个原生 USB 一个 CH343，互不占用）
· 需要大 Flash/RAM 的 BLE 项目（2036KB NVM + 512KB RAM 可跑 LVGL、USB 协议栈、Matter 全套）
· 超低功耗 IoT 节点（接收电流 3.8mA，休眠更省）
■ 说明
· 打样测试板，功能已验证正常，非全新未上电品，介意勿拍
· 手工焊接，焊点轻微痕迹属正常现象，实物如图
· 售出可提供简单接线指导，深度软件开发问题请自行研究
■ 关键词
nRF54 nRF54L nRF54LM20A BLE6.0 Matter Thread Zigbee 802.15.4 Nordic 蓝牙开发板 ARM Cortex-M33 USB Type-C SWD 64GPIO 低功耗 NFC 创新微 ME54BS13 Minewsemi
