USB2.0隔离主要功能

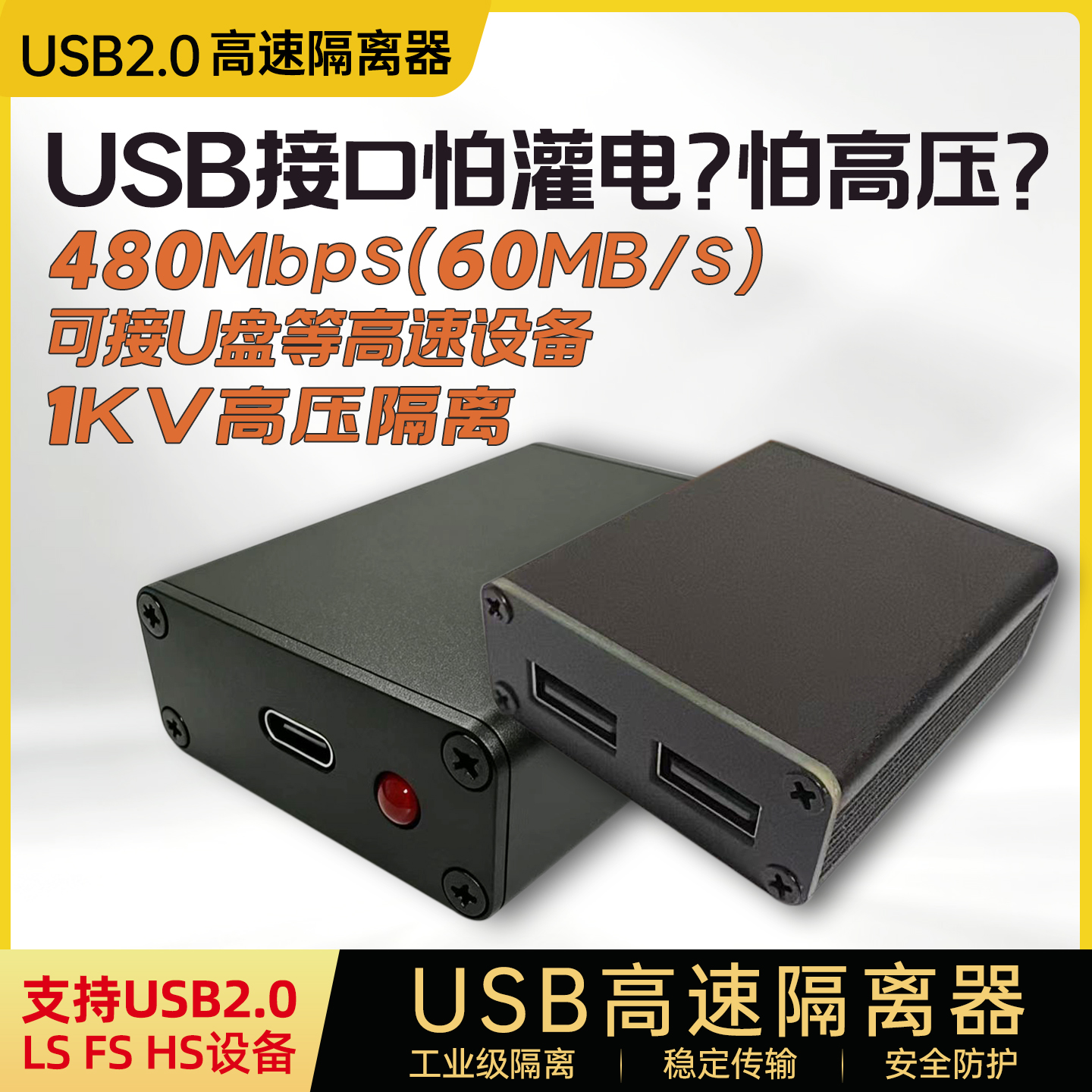

USB 2.0 高速隔离器（双路输出）
480Mbps 高速隔离 · 1KV 高压隔离 · 免驱透明传输
产品简介
本产品是一款 USB 2.0 高速隔离器，采用磁耦合隔离方案，用于在 USB 主机与外部设备之间建立电气隔离屏障。

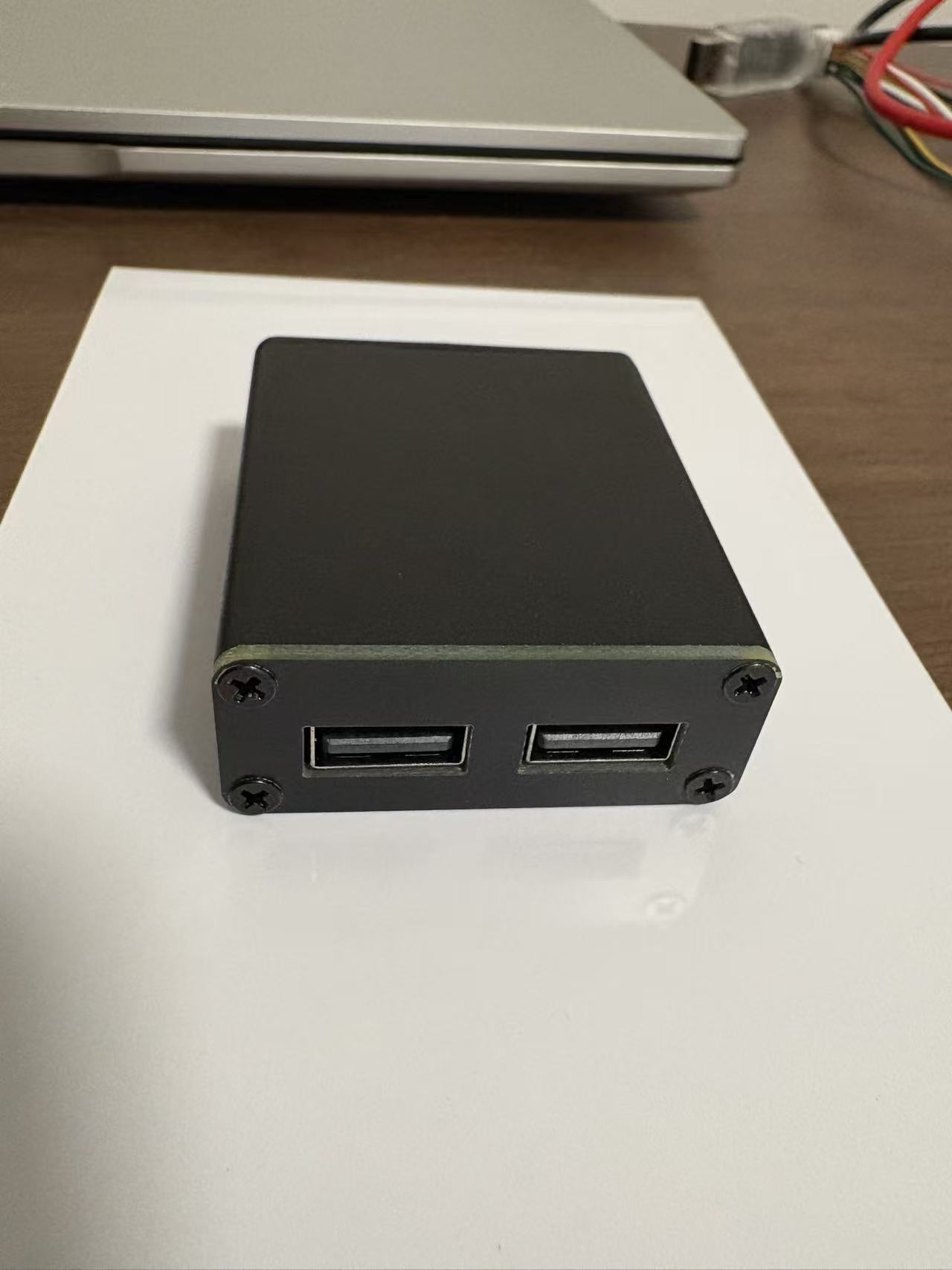

上行侧接入电脑、工控机、笔记本等 USB Host，下行侧提供 **2 个 USB-A 输出**，可同时接入 U 盘、移动硬盘、USB 转串口、调试器、采集卡等各类 USB 设备。信号通路对 USB 协议完全透明，**免装驱动、免配置**，设备侧看到的仍是一个标准 USB 主机。
整机分为**两个相互隔离的电气域**：上游域只有 Type-C 一路，下游域包含 DC 供电口与 2 个 USB-A 口。隔离器自身电路由上游 Type-C 取电，经板载 `B0505S-3WR3` 隔离型 DC-DC 模块产生隔离后的 5V。针对大功率外设，机身另设 **DC 5V 供电口**（标准 5.5×2.1mm 圆孔），该路电源直接通往下行两个 USB-A 端口，可为移动硬盘等大电流设备供电，不受上位机 USB 端口电流限制。**当两个 USB-A 口总功率超过 3W 时，须接入此路 5V 电源为 USB-A 口辅助供电**，仅靠上行 Type-C 取电不足以驱动大功率外设。详见 隔离域划分。
480Mbps 高速隔离 · 1KV 高压隔离 · 免驱透明传输
产品简介
本产品是一款 USB 2.0 高速隔离器，采用磁耦合隔离方案，用于在 USB 主机与外部设备之间建立电气隔离屏障。
上行侧接入电脑、工控机、笔记本等 USB Host，下行侧提供 **2 个 USB-A 输出**，可同时接入 U 盘、移动硬盘、USB 转串口、调试器、采集卡等各类 USB 设备。信号通路对 USB 协议完全透明，**免装驱动、免配置**，设备侧看到的仍是一个标准 USB 主机。
整机分为**两个相互隔离的电气域**：上游域只有 Type-C 一路，下游域包含 DC 供电口与 2 个 USB-A 口。隔离器自身电路由上游 Type-C 取电，经板载 `B0505S-3WR3` 隔离型 DC-DC 模块产生隔离后的 5V。针对大功率外设，机身另设 **DC 5V 供电口**（标准 5.5×2.1mm 圆孔），该路电源直接通往下行两个 USB-A 端口，可为移动硬盘等大电流设备供电，不受上位机 USB 端口电流限制。**当两个 USB-A 口总功率超过 3W 时，须接入此路 5V 电源为 USB-A 口辅助供电**，仅靠上行 Type-C 取电不足以驱动大功率外设。详见 隔离域划分。
典型应用场景
- 调试非隔离电源与功率电路——最典型的烧机场景**：USB 转 TTL 模块（CH340 / CP2102 / FT232）接开关电源、逆变器、电机驱动、电磁炉、变频器调试时，板子的 GND 往往带着市电电位。上电顺序稍有差池，地电位差就直接从 USB 口灌进笔记本——轻则烧掉 USB 口，重则打穿主板。
- 仿真器 / 烧录器接目标板**：ST-Link、J-Link、USB-Blaster、DSLogic 逻辑分析仪夹上目标板那一刻，电脑地和目标板地就连通了。目标板单独供电、或与电脑不在同一配电回路时，共地瞬间的电位差足以锁死仿真器。
- 工控与电力现场的上位机调试**：车间电脑和设备常取自不同配电回路，地电位差几十伏很常见。PLC、伺服、BMS、光伏逆变器、电表经 USB 转串口接笔记本改参数时，隔离能同时避免烧口和通信丢包。
- 消除 USB 音频的"电流声"**：USB 声卡、DAC、USB 麦克风接上功放或调音台后出现的 50Hz 嗡嗡声，多半是 USB 地环路造成的。串一级隔离切断地环流即可，不用换设备。
- 采集与仪器读数不再飘**：热电偶、应变、电化学等微伏级采集，USB 地与设备地之间的环流会抬高噪声底、让读数漂移；USB 电流表 / 协议分析仪测充电器、电源适配器时，共地同样会让读数失真。隔离后数据更干净、更可复现。
- 维修台：接客户设备前先保护自己**：修充电器、电源板、手机主板时，接进来的板子来源不明，可能带残留高压或反接。用 USB 表、编程器前加一级隔离，等于给自家电脑上了道保险。
- 读取来源不明的 USB 设备**：需要查看未知 U 盘、可疑设备时，隔离器把风险设备与主机在电气上分开，配合虚拟机使用更稳妥。

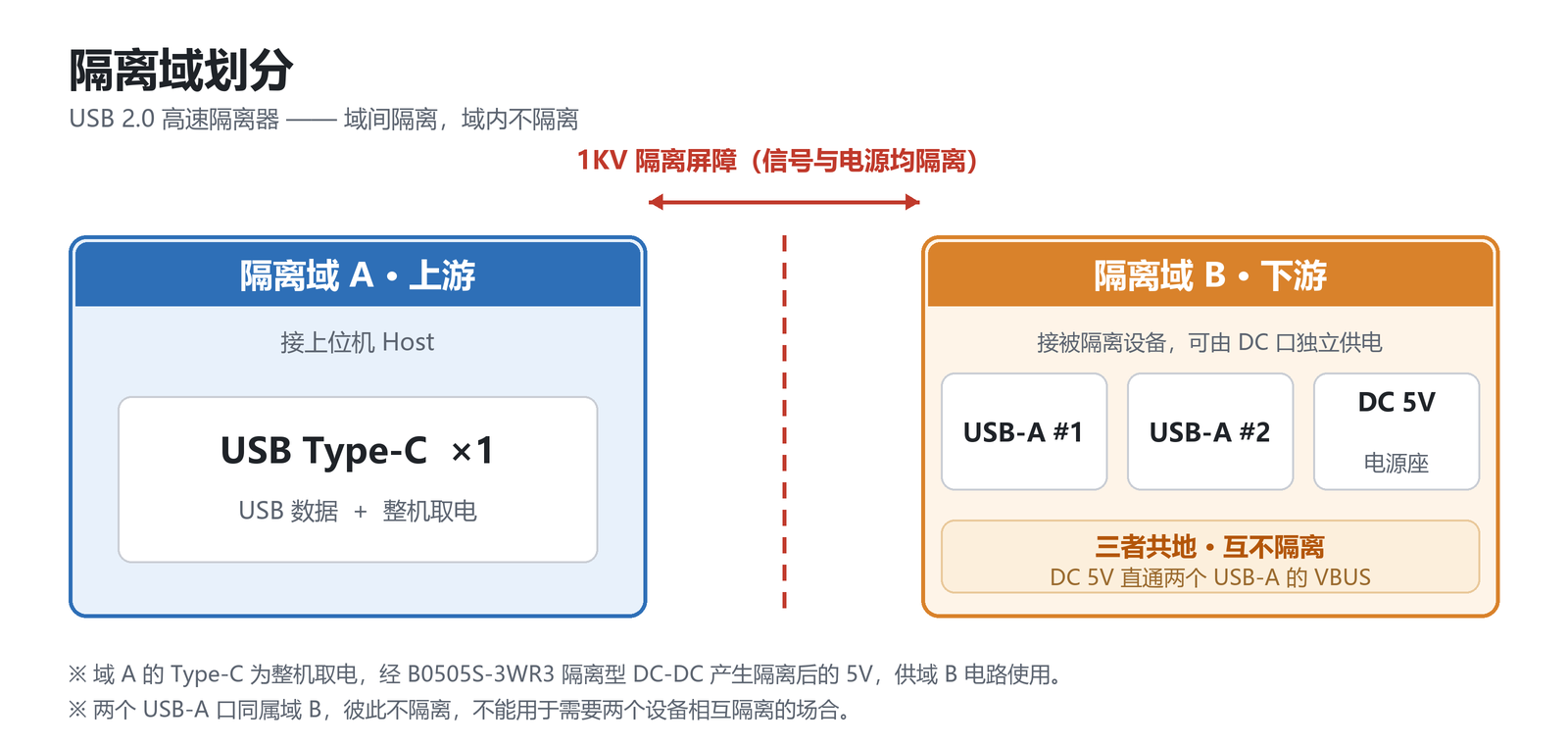

隔离域划分
整机并非"每个端口各自隔离"，而是划分为**两个相互隔离的电气域**：上游域只有 Type-C 一路，下游域则包含 DC 供电口与 2 个 USB-A 口。
- 调试非隔离电源与功率电路——最典型的烧机场景**：USB 转 TTL 模块（CH340 / CP2102 / FT232）接开关电源、逆变器、电机驱动、电磁炉、变频器调试时，板子的 GND 往往带着市电电位。上电顺序稍有差池，地电位差就直接从 USB 口灌进笔记本——轻则烧掉 USB 口，重则打穿主板。
- 仿真器 / 烧录器接目标板**：ST-Link、J-Link、USB-Blaster、DSLogic 逻辑分析仪夹上目标板那一刻，电脑地和目标板地就连通了。目标板单独供电、或与电脑不在同一配电回路时，共地瞬间的电位差足以锁死仿真器。
- 工控与电力现场的上位机调试**：车间电脑和设备常取自不同配电回路，地电位差几十伏很常见。PLC、伺服、BMS、光伏逆变器、电表经 USB 转串口接笔记本改参数时，隔离能同时避免烧口和通信丢包。
- 消除 USB 音频的"电流声"**：USB 声卡、DAC、USB 麦克风接上功放或调音台后出现的 50Hz 嗡嗡声，多半是 USB 地环路造成的。串一级隔离切断地环流即可，不用换设备。
- 采集与仪器读数不再飘**：热电偶、应变、电化学等微伏级采集，USB 地与设备地之间的环流会抬高噪声底、让读数漂移；USB 电流表 / 协议分析仪测充电器、电源适配器时，共地同样会让读数失真。隔离后数据更干净、更可复现。
- 维修台：接客户设备前先保护自己**：修充电器、电源板、手机主板时，接进来的板子来源不明，可能带残留高压或反接。用 USB 表、编程器前加一级隔离，等于给自家电脑上了道保险。
- 读取来源不明的 USB 设备**：需要查看未知 U 盘、可疑设备时，隔离器把风险设备与主机在电气上分开，配合虚拟机使用更稳妥。
隔离域划分
整机并非"每个端口各自隔离"，而是划分为**两个相互隔离的电气域**：上游域只有 Type-C 一路，下游域则包含 DC 供电口与 2 个 USB-A 口。
