开发板主要功能在线调试,程序烧录
扩展接口UART
调试接口USB,UART
充电方式Type-C供电
输入电压（V）5
产品尺寸（mm）55*75
芯片CH344Q
品牌归属地中国大陆
行业应用工业,通信
COM端口号可视化集线器
注：实物PCB颜色改为黑色，更显高端！产品不包括外壳，性价比更高！
产品简介：

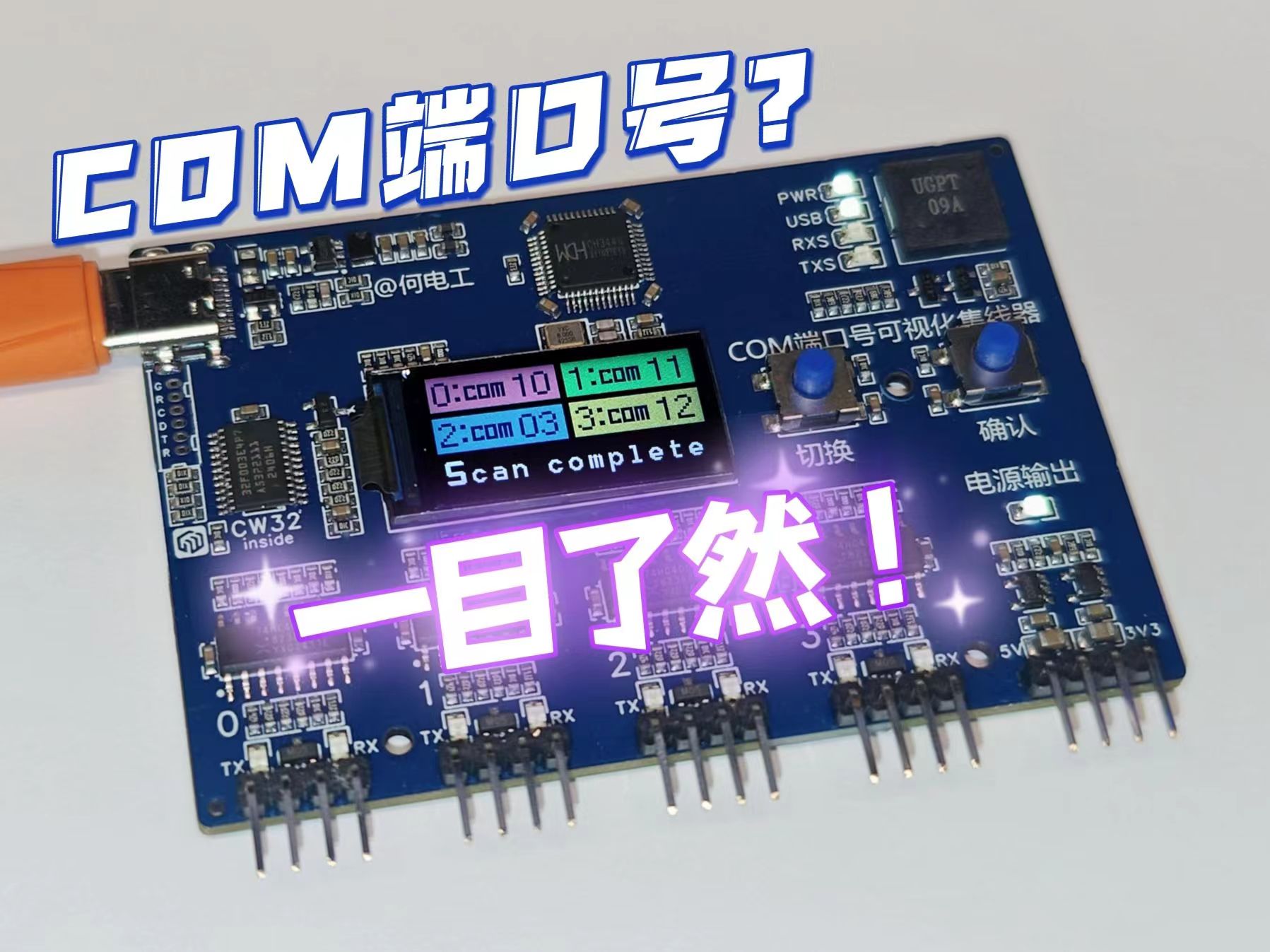

作为一名硬件工程师，时常需要使用串口进行数据接收、设备调试等工作，而在使用串口转USB设备时，相信大家经常遇到一个问题“这个设备对应的COM号是多少？”众所周知该问题可以通过查看设备管理器解决，虽然步骤繁琐但尚可接受，而如果需要同时使用多个串口，将COM号与硬件串口对应起来并不容易，使得调试工作还没开始就被浪费掉不少时间。

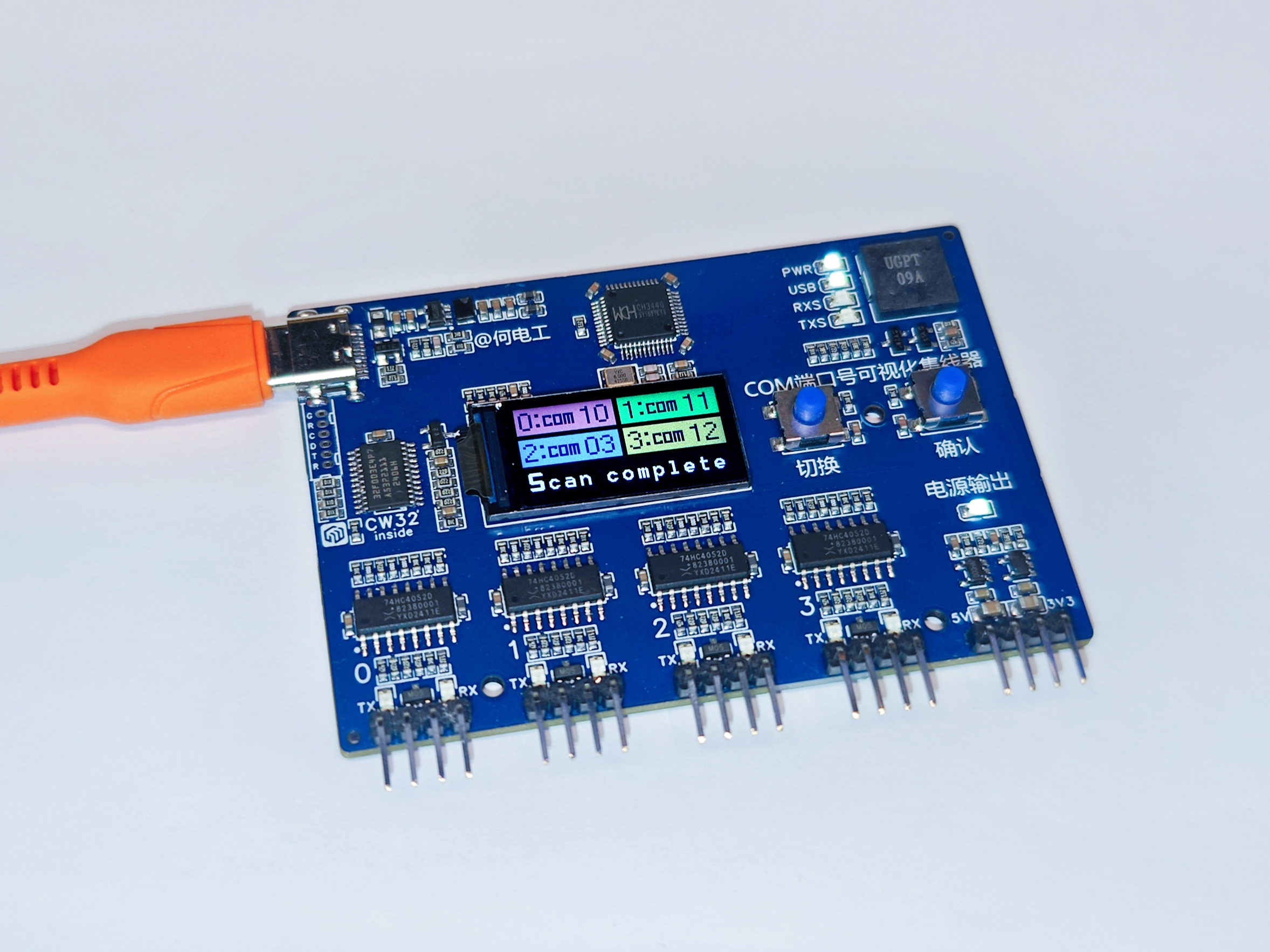

因此，本产品应运而生，采用4to1串口HUB+MCU的方案，只需将设备连接电脑，单片机将配合上位机脚本对串口进行扫描，自动将串口硬件对应的上位机COM端口号在本设备上进行显示，节约您宝贵的时间。
核心功能：
4路串口集线器，可通过USB转4路TTL串口
注：实物PCB颜色改为黑色，更显高端！产品不包括外壳，性价比更高！
产品简介：
作为一名硬件工程师，时常需要使用串口进行数据接收、设备调试等工作，而在使用串口转USB设备时，相信大家经常遇到一个问题“这个设备对应的COM号是多少？”众所周知该问题可以通过查看设备管理器解决，虽然步骤繁琐但尚可接受，而如果需要同时使用多个串口，将COM号与硬件串口对应起来并不容易，使得调试工作还没开始就被浪费掉不少时间。
因此，本产品应运而生，采用4to1串口HUB+MCU的方案，只需将设备连接电脑，单片机将配合上位机脚本对串口进行扫描，自动将串口硬件对应的上位机COM端口号在本设备上进行显示，节约您宝贵的时间。
核心功能：
4路串口集线器，可通过USB转4路TTL串口
显示每个对外串口所对应的电脑COM端口号
在电脑USB数据异常断开连接后及时提醒用户
在电脑USB数据异常断开连接后及时提醒用户
主要参数：
电源电压：从USB接口供电，5V（超过5.5V可能导致设备永久性损坏）
通信接口：USB2.0-TypeC、2.54间距排针

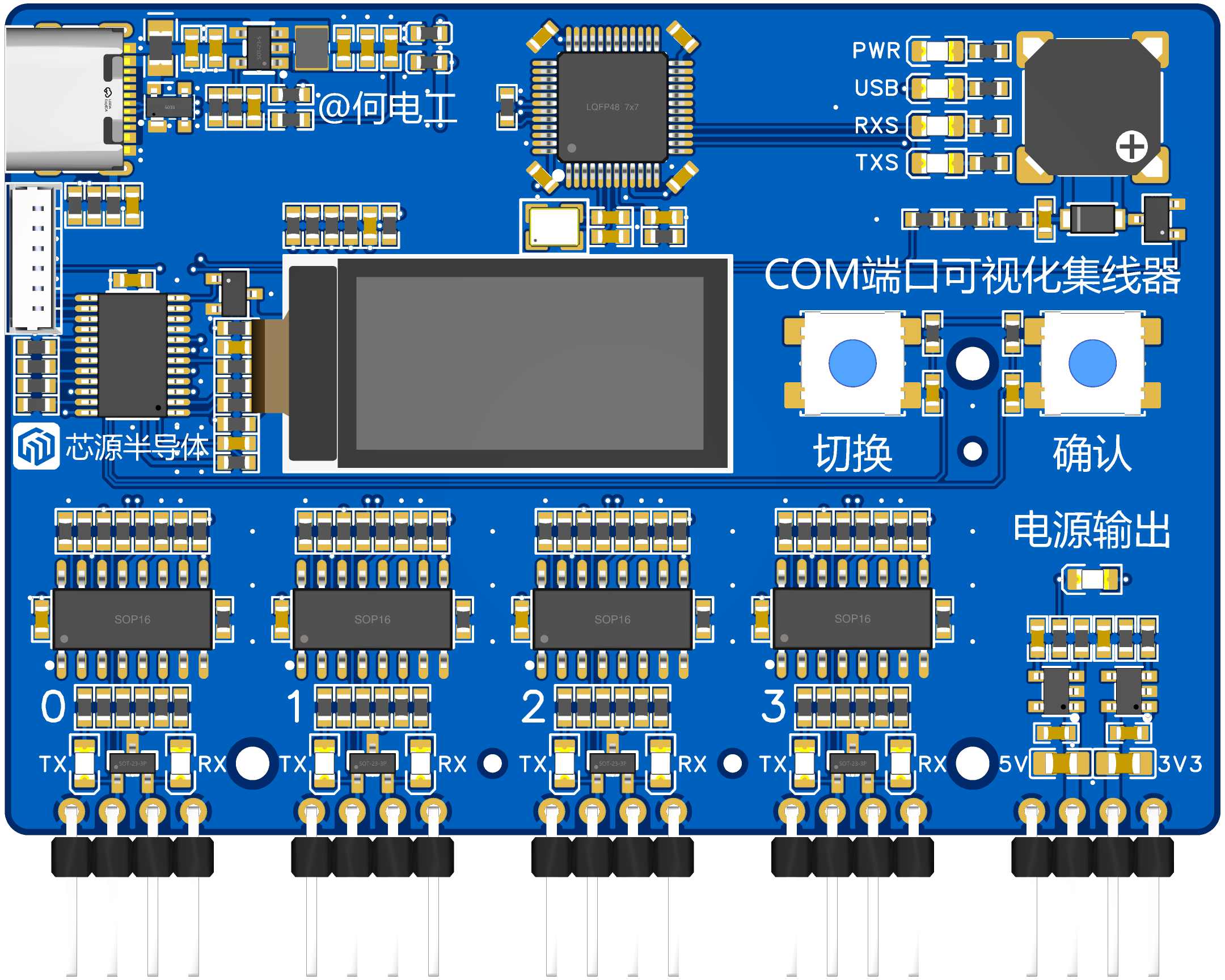

排针线序：左侧4组排针每组4P的中间两根排针为TX、RX，而外侧的两根排针为GND，最右侧的接口为GND,5V,3V3,GND。排针对应的功能在模块背面进行标注，其中G=GND;T=TX,R=RX,5=5VOUT,3=3V3OUT
串口速率：理论最高支持6M波特率，实测4通道可同时进行460800波特率下的正常通信，由于设备限制暂未测试更高速率
串口电压：5V，兼容3.3V
蜂鸣器：蜂鸣器将会在设备与电脑断开数据连接时鸣响
操作说明：
1、将设备连接电脑，PWR指示灯亮起，随后USB指示灯亮起
2、运行ComScan上位机软件，设备自动显示硬件串口对应的COM端口号
3、您可以单击切换按键切换页面，界面切换为循环模式
（1）通信控制界面：单击确认按键将同时暂停4路串口通信（硬件断开数据路径），再次单击进行恢复
（2）蜂鸣器设置：单击确认按键关闭蜂鸣器提示音，再次单击进行恢复，该设置具有掉电记忆功能
（3）熄屏时间设置：单击确认按键增加戏评时间，0-9循环，单位为分钟，其中0代表不自动熄屏
（4）项目版权信息及开源协议
重要提示：
1、本设备需要配合上位机软件使用，软件可扫描设备上的二维码下载，下载后解压“ComScan上位机.zip”压缩包，连接设备后运行“ComScan.exe”即可。
2、本设备在WIN10、11上免驱，少部分电脑或WIN7电脑可能缺少驱动，表现为运行上位机后停留在等待通信界面，请扫描二维码下载“CH343SER.zip”压缩包，解压后运行软件安装驱动，即可正常使用本设备。
3、目前上位机仅支持64位操作系统，32位兼容版正在编写中。
电源电压：从USB接口供电，5V（超过5.5V可能导致设备永久性损坏）
通信接口：USB2.0-TypeC、2.54间距排针
排针线序：左侧4组排针每组4P的中间两根排针为TX、RX，而外侧的两根排针为GND，最右侧的接口为GND,5V,3V3,GND。排针对应的功能在模块背面进行标注，其中G=GND;T=TX,R=RX,5=5VOUT,3=3V3OUT
串口速率：理论最高支持6M波特率，实测4通道可同时进行460800波特率下的正常通信，由于设备限制暂未测试更高速率
串口电压：5V，兼容3.3V
蜂鸣器：蜂鸣器将会在设备与电脑断开数据连接时鸣响
操作说明：
1、将设备连接电脑，PWR指示灯亮起，随后USB指示灯亮起
2、运行ComScan上位机软件，设备自动显示硬件串口对应的COM端口号
3、您可以单击切换按键切换页面，界面切换为循环模式
（1）通信控制界面：单击确认按键将同时暂停4路串口通信（硬件断开数据路径），再次单击进行恢复
（2）蜂鸣器设置：单击确认按键关闭蜂鸣器提示音，再次单击进行恢复，该设置具有掉电记忆功能
（3）熄屏时间设置：单击确认按键增加戏评时间，0-9循环，单位为分钟，其中0代表不自动熄屏
（4）项目版权信息及开源协议
重要提示：
1、本设备需要配合上位机软件使用，软件可扫描设备上的二维码下载，下载后解压“ComScan上位机.zip”压缩包，连接设备后运行“ComScan.exe”即可。
2、本设备在WIN10、11上免驱，少部分电脑或WIN7电脑可能缺少驱动，表现为运行上位机后停留在等待通信界面，请扫描二维码下载“CH343SER.zip”压缩包，解压后运行软件安装驱动，即可正常使用本设备。
3、目前上位机仅支持64位操作系统，32位兼容版正在编写中。
