开发板主要功能学习入门,原型验证,物联网开发,程序烧录,在线调试,教学实验,嵌入式开发,电路搭建,其他
扩展接口PWM,I²C,SPI,UART,GPIO,ADC,DAC,I²S,CAN,RS-485,RS-232,USB Device
蓝牙版本蓝牙 5.4
网络连接Wi-Fi
调试接口USB,JTAG,ISP,SWD
充电方式Type-C供电
输入电压（V）3.3~5.5V
续航时间（h）插电
产品尺寸（mm）68mm*36mm
芯片ESP32-S3-WROOM-1-N16R8
开发生态ESP32,Arduino
品牌归属地中国大陆
行业应用电子元器件,教育
喵哎多尺寸墨水屏 ESP32-S3 开发板 MiaooAim ESP32-S3 Mini Card
为墨水屏开发而生，一板多能

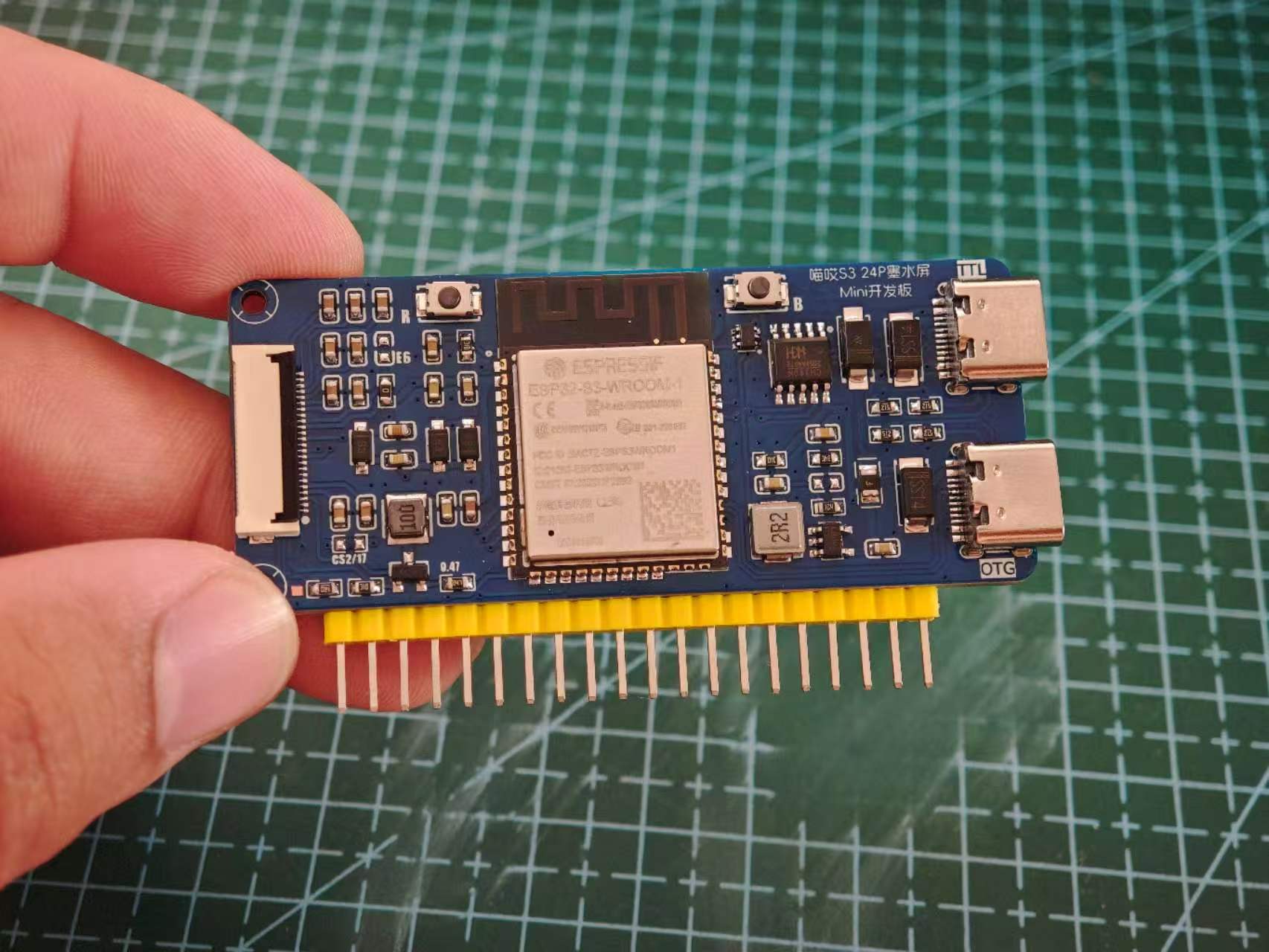

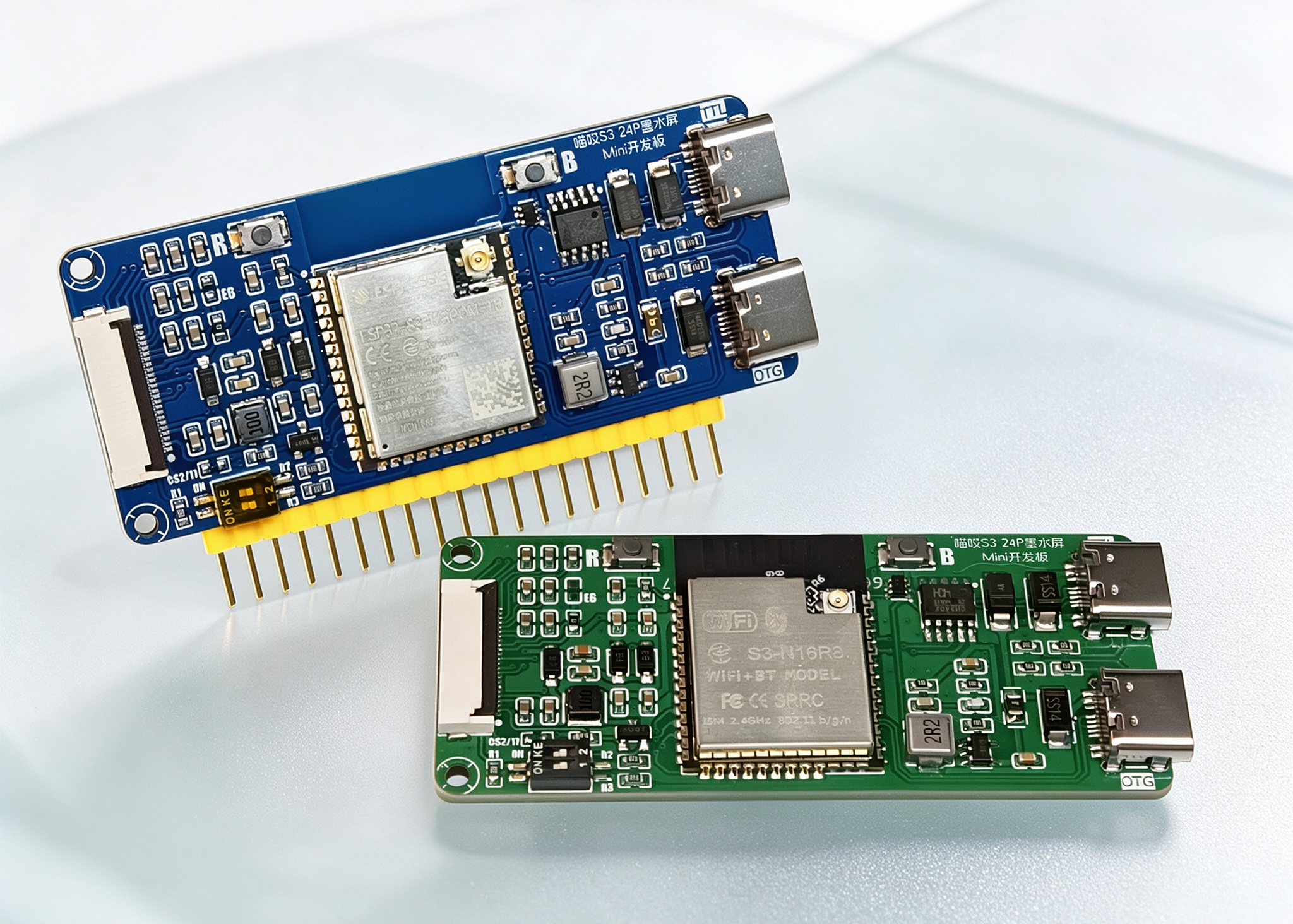

喵哎多尺寸墨水屏 ESP32-S3 开发板（MiaooAim ESP32-S3 Mini Card）是一款专为墨水屏功能验证与快速开发打造的迷你主控板。板载 ESP32-S3-N16R8 主控，配备 16MB Flash 与 8MB PSRAM，性能强劲，存储充裕，可轻松应对多尺寸、多颜色墨水屏的固件运行与图形刷新需求。

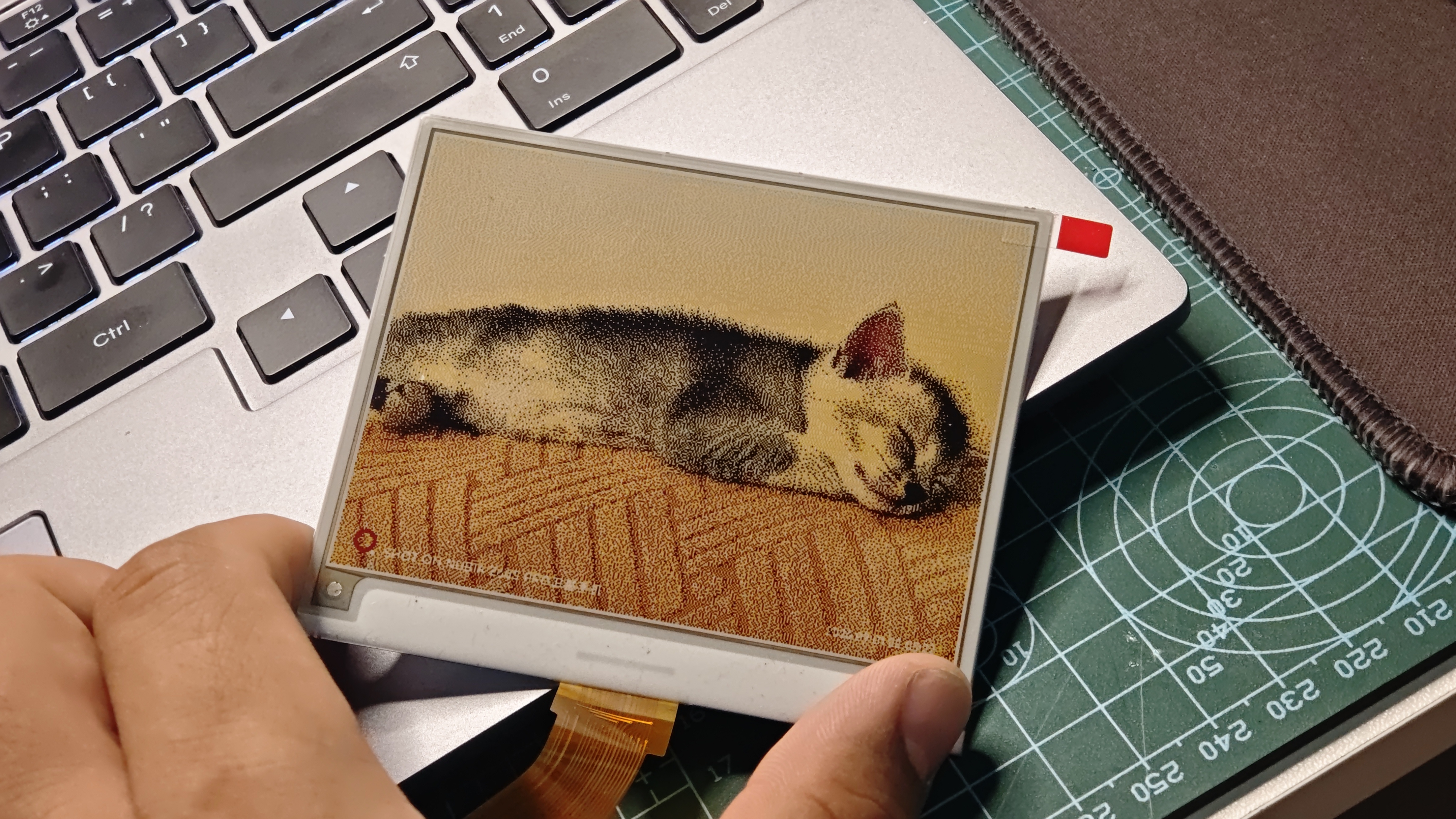

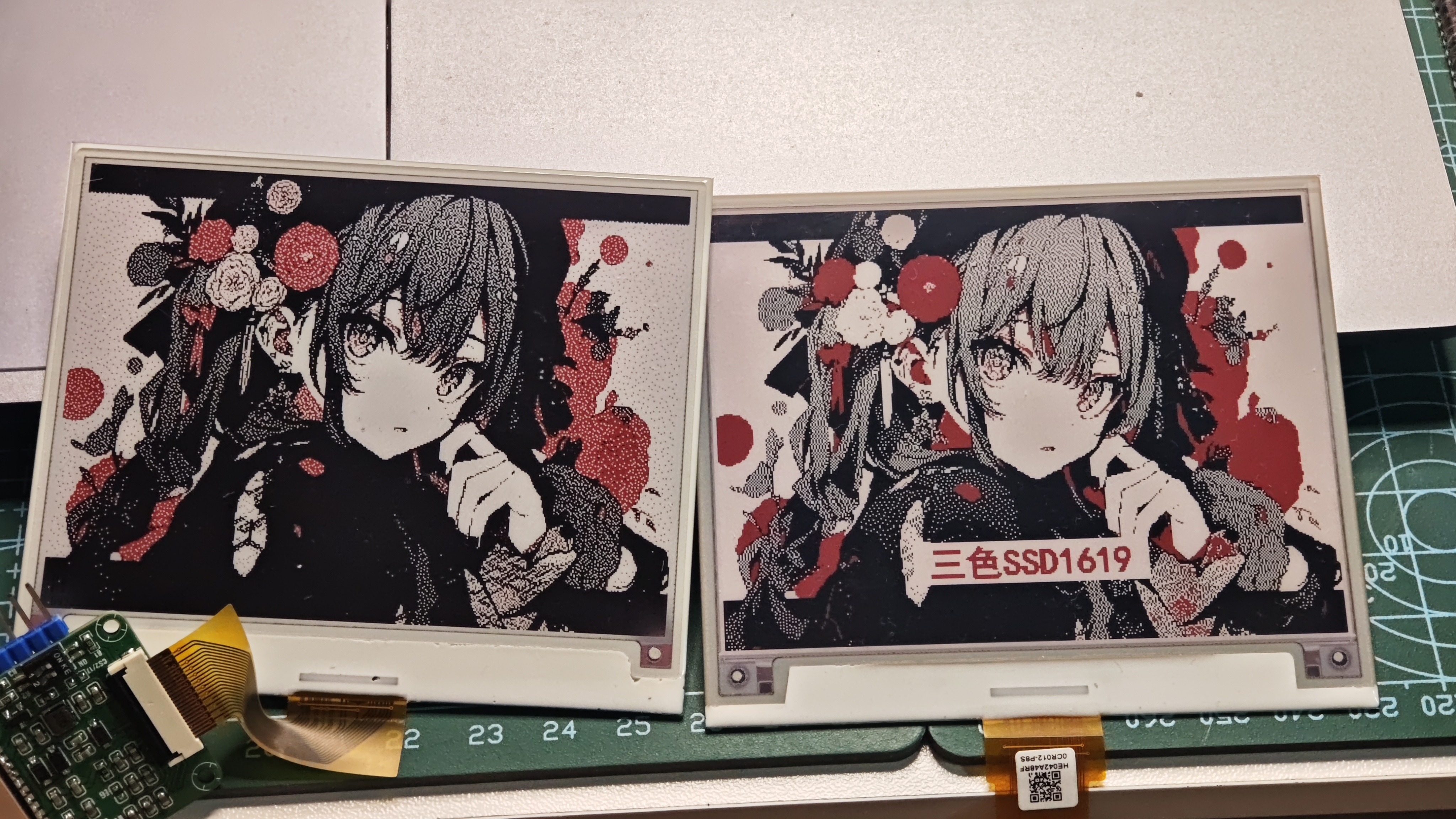

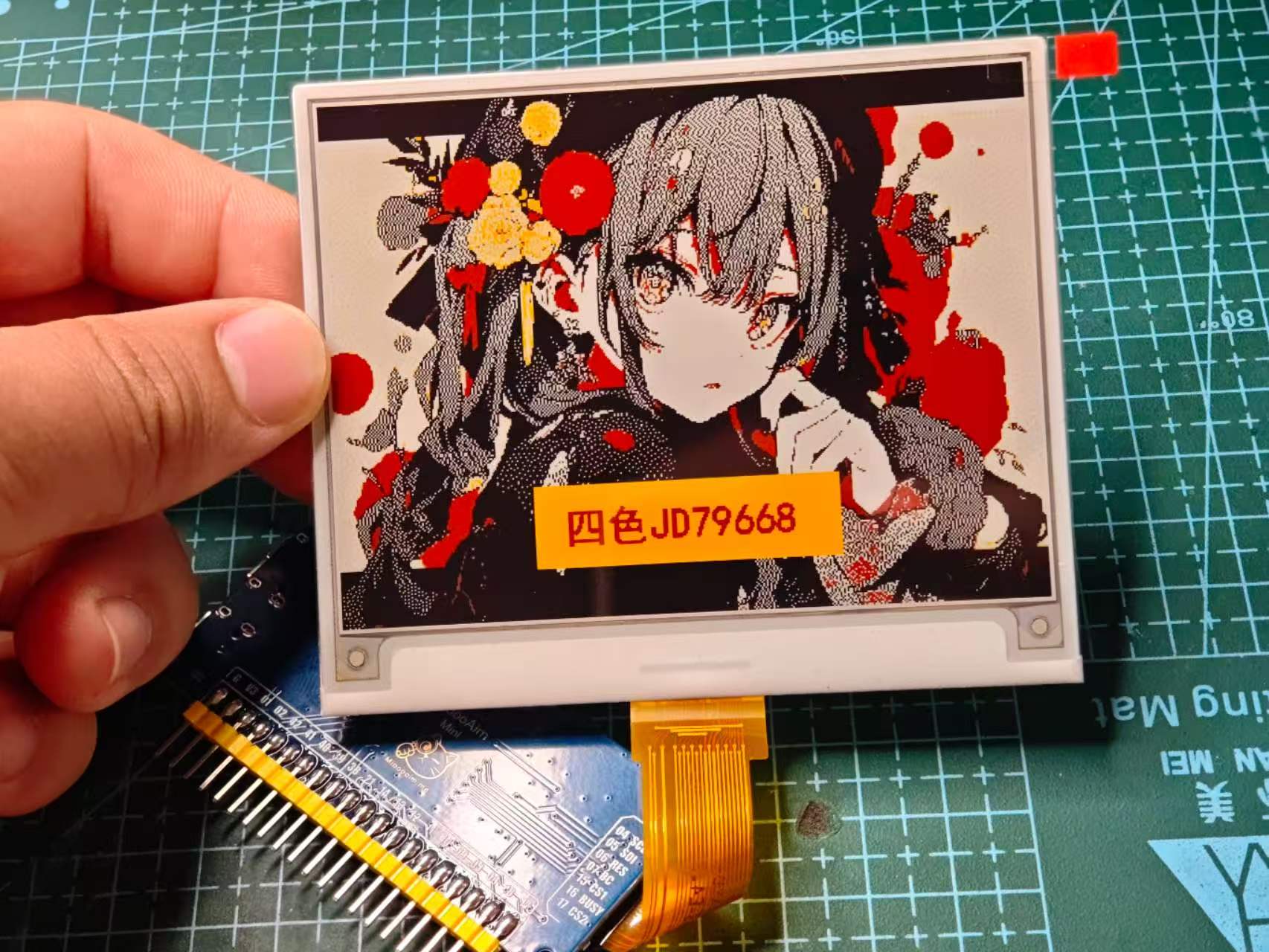

板载 24Pin FPC 插座，可直接连接各类尺寸及颜色的墨水屏，并原生支撑喵哎原版 4.2 寸多色墨水屏固件，让开发者无需飞线，即插即用，快速验证屏幕驱动与显示效果。
为墨水屏开发而生，一板多能
喵哎多尺寸墨水屏 ESP32-S3 开发板（MiaooAim ESP32-S3 Mini Card）是一款专为墨水屏功能验证与快速开发打造的迷你主控板。板载 ESP32-S3-N16R8 主控，配备 16MB Flash 与 8MB PSRAM，性能强劲，存储充裕，可轻松应对多尺寸、多颜色墨水屏的固件运行与图形刷新需求。
板载 24Pin FPC 插座，可直接连接各类尺寸及颜色的墨水屏，并原生支撑喵哎原版 4.2 寸多色墨水屏固件，让开发者无需飞线，即插即用，快速验证屏幕驱动与显示效果。
核心亮点
专为墨水屏优化：24Pin FPC 插座，兼容多尺寸、多色墨水屏，支持喵哎原版 4.2 寸多色固件。

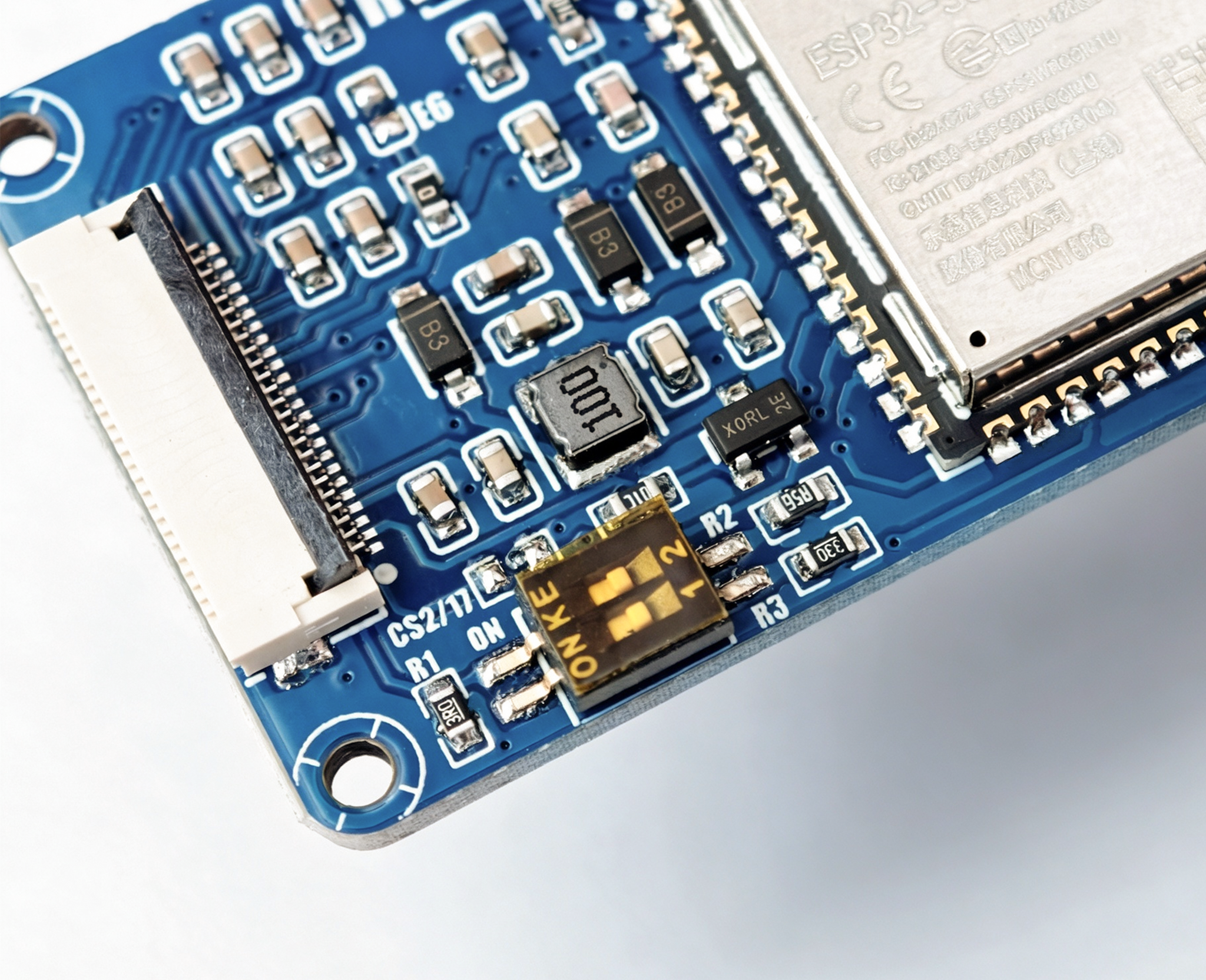

灵活屏幕适配：提供三种屏幕检测电阻选择（3Ω / 2.5Ω / 0.47Ω），并通过 BS 0/1 选择，兼容单/双 CS 驱动芯片屏幕，同时支持新版 E6 屏幕。

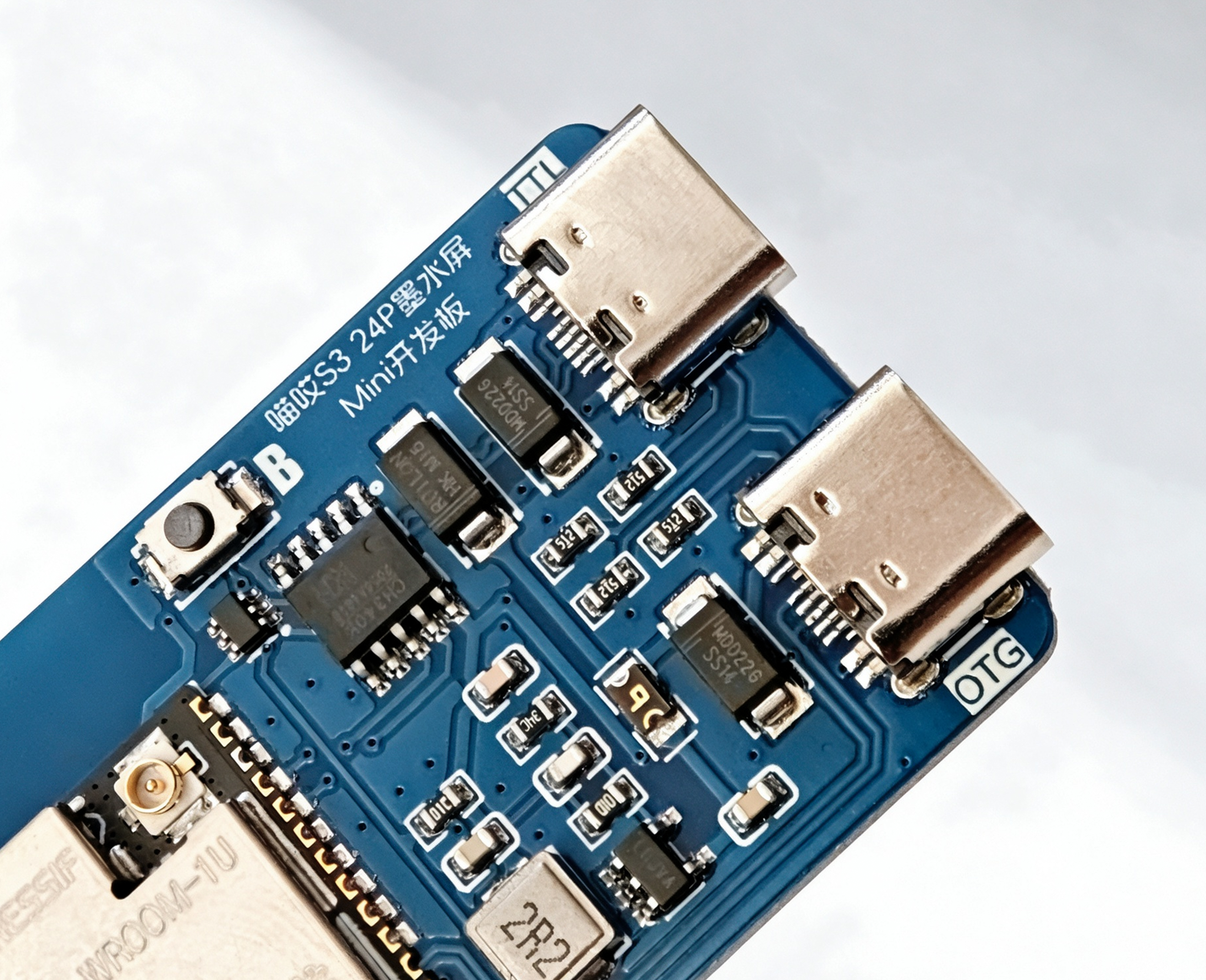

双 USB 接口设计：一个 CH340K 串口通道，一个 GPIO19/20 直连原生 USB 通道。原生 USB 支持 USB Serial/JTAG，既可串口通信，也可进行硬件级 JTAG 调试，开发效率翻倍。

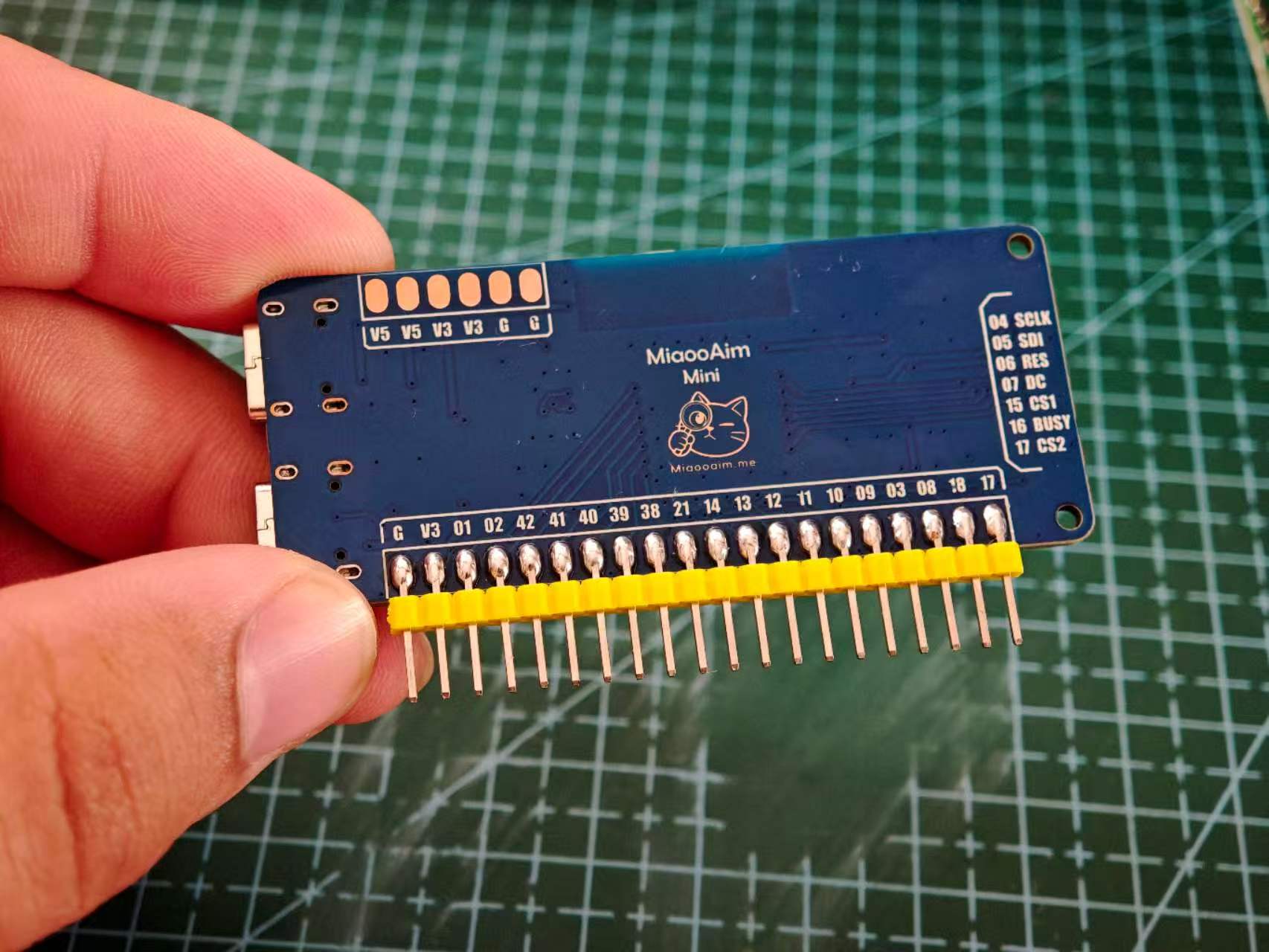

全引脚引出：将 ESP32-S3 所有可用 IO 悉数引出，支持 GPIO、ADC、DAC、PWM、I²C、SPI、UART、I²S、CAN 等丰富外设，方便外接传感器、屏幕、电机驱动等模块，满足各类功能验证与扩展开发。
稳定供电：板载 DCDC 5V 转 3.3V 供电电路，USB 供电即可稳定运行。另预留 5V、3.3V、GND 各两对引脚（需自行焊接排针），方便为外部模块供电。
专为墨水屏优化：24Pin FPC 插座，兼容多尺寸、多色墨水屏，支持喵哎原版 4.2 寸多色固件。
灵活屏幕适配：提供三种屏幕检测电阻选择（3Ω / 2.5Ω / 0.47Ω），并通过 BS 0/1 选择，兼容单/双 CS 驱动芯片屏幕，同时支持新版 E6 屏幕。
双 USB 接口设计：一个 CH340K 串口通道，一个 GPIO19/20 直连原生 USB 通道。原生 USB 支持 USB Serial/JTAG，既可串口通信，也可进行硬件级 JTAG 调试，开发效率翻倍。
全引脚引出：将 ESP32-S3 所有可用 IO 悉数引出，支持 GPIO、ADC、DAC、PWM、I²C、SPI、UART、I²S、CAN 等丰富外设，方便外接传感器、屏幕、电机驱动等模块，满足各类功能验证与扩展开发。
稳定供电：板载 DCDC 5V 转 3.3V 供电电路，USB 供电即可稳定运行。另预留 5V、3.3V、GND 各两对引脚（需自行焊接排针），方便为外部模块供电。
为开发者准备的迷你利器
无论是墨水屏产品的前期验证，还是 ESP32-S3 的多功能扩展开发，MiaooAim ESP32-S3 Mini Card 都能以小巧的板型、完整的接口和灵活的屏幕兼容性，成为你桌面上得力的开发伙伴。
喵哎多尺寸墨水屏 ESP32-S3 开发板，让墨水屏开发更简单、更高效。
无论是墨水屏产品的前期验证，还是 ESP32-S3 的多功能扩展开发，MiaooAim ESP32-S3 Mini Card 都能以小巧的板型、完整的接口和灵活的屏幕兼容性，成为你桌面上得力的开发伙伴。
喵哎多尺寸墨水屏 ESP32-S3 开发板，让墨水屏开发更简单、更高效。
