18岁以上适用年龄
是是否提供教程
24预计制作时间（h）
PCB主要材质
Type-C供电充电方式
开发板*1包装清单
■ 芯片/模块简介
E73-2G4M08S1C 是亿佰特基于 Nordic nRF52840 的小体积低功耗蓝牙模块，13×18mm，自带陶瓷天线无需外接。nRF52840 是 Cortex-M4F 内核 + BLE 5.0 的经典组合，1MB Flash / 256KB RAM 资源充足，USB 2.0 全速、NFC、PWM、ADC、I2C、SPI、UART 齐全，生态成熟、例程海量。
同系列 D73-nRF52840C08 规格一致（大熊智能出品，同样 nRF52840 内核），本板可直接替换使用。
■ 模块参数
· 芯片：Nordic nRF52840（ARM Cortex-M4F，64MHz，带 FPU）
· 存储：1024KB Flash + 256KB RAM
· 协议：BLE 4.2 / BLE 5.0，2.4GHz ISM 免许可频段（2360~2500MHz）
· 发射功率：8dBm 可调（约 6mW）
· 接收灵敏度：-103dBm @ BLE 125kbps 长距离模式，-95dBm @ BLE 1Mbps
· 理想通信距离：约 120m
· 供电：1.7V ~ 5.5V（≥3.3V 可保证最佳性能），板载 LDO
· 工作温度：-40℃ ~ +85℃（工业级）

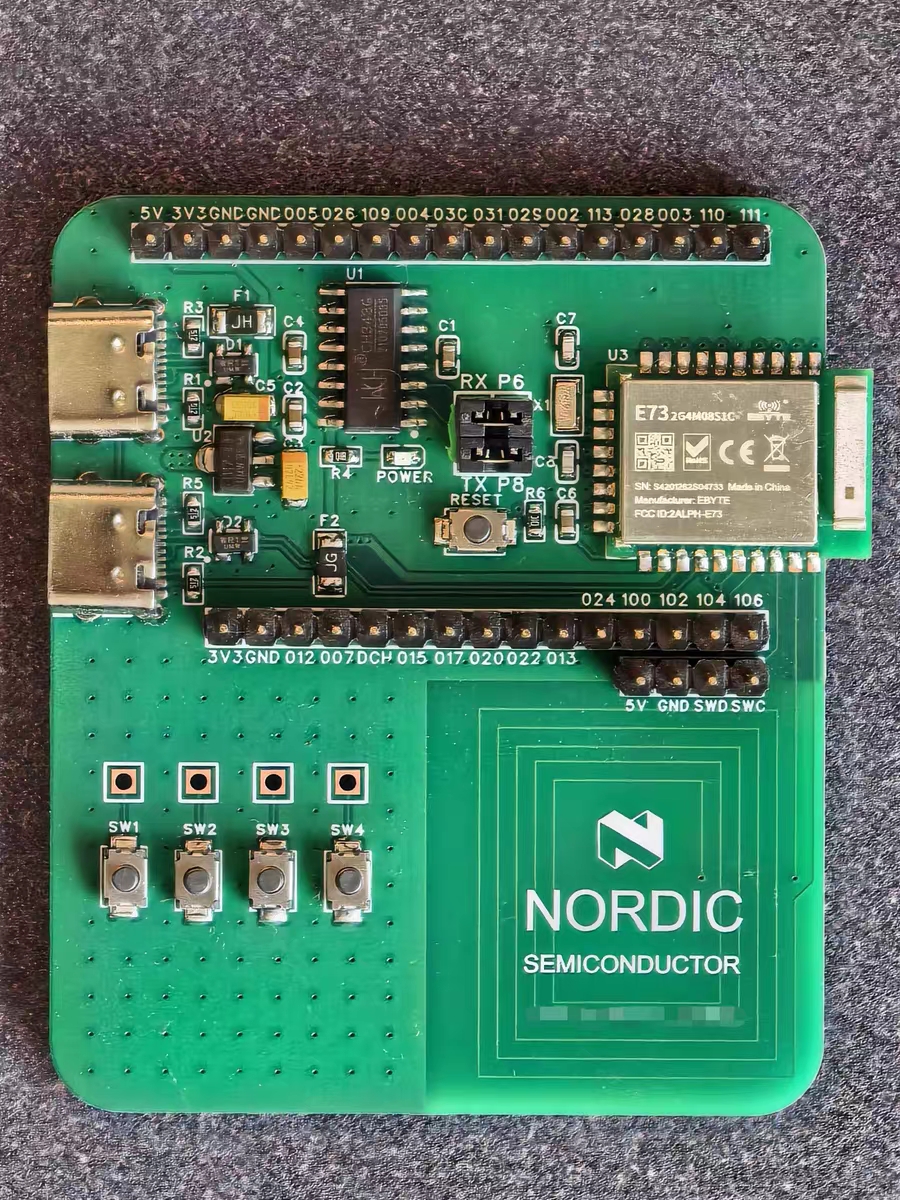

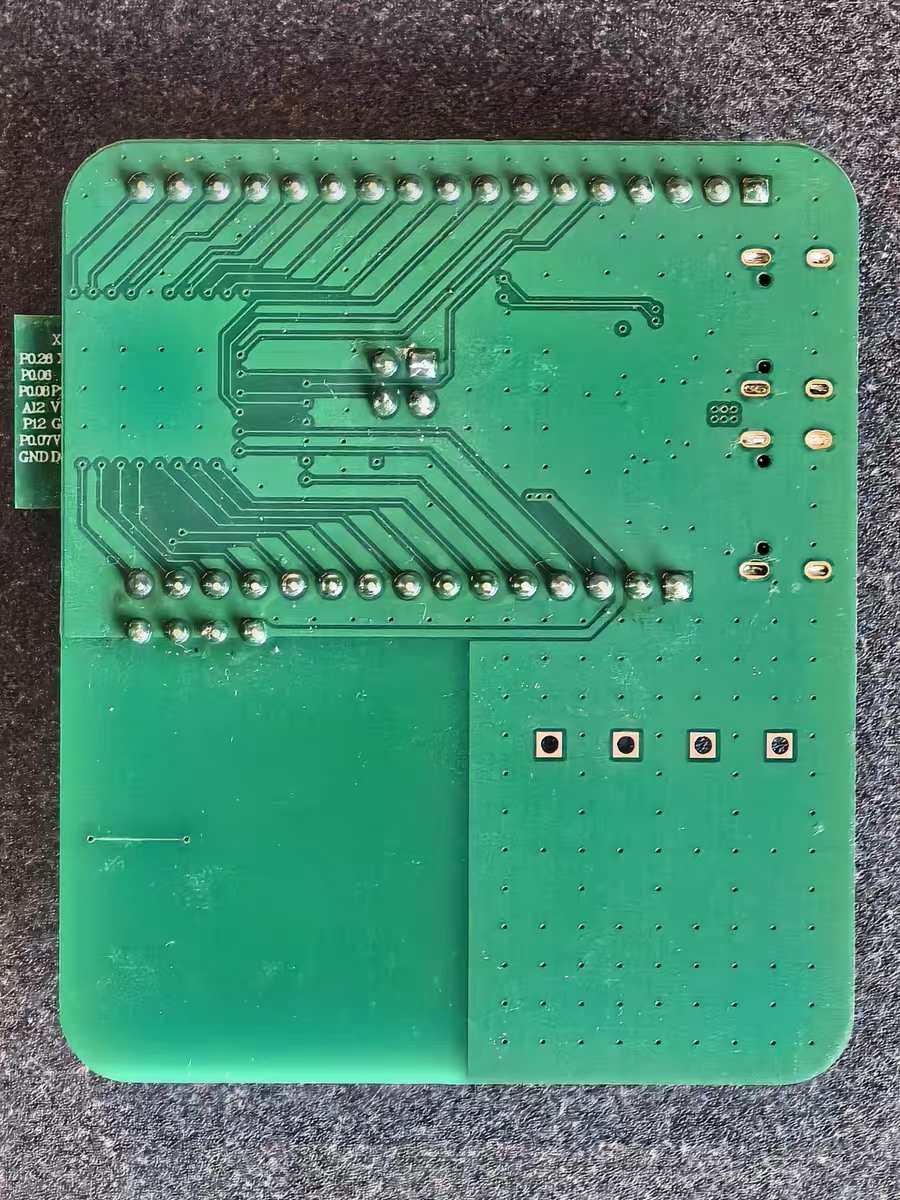

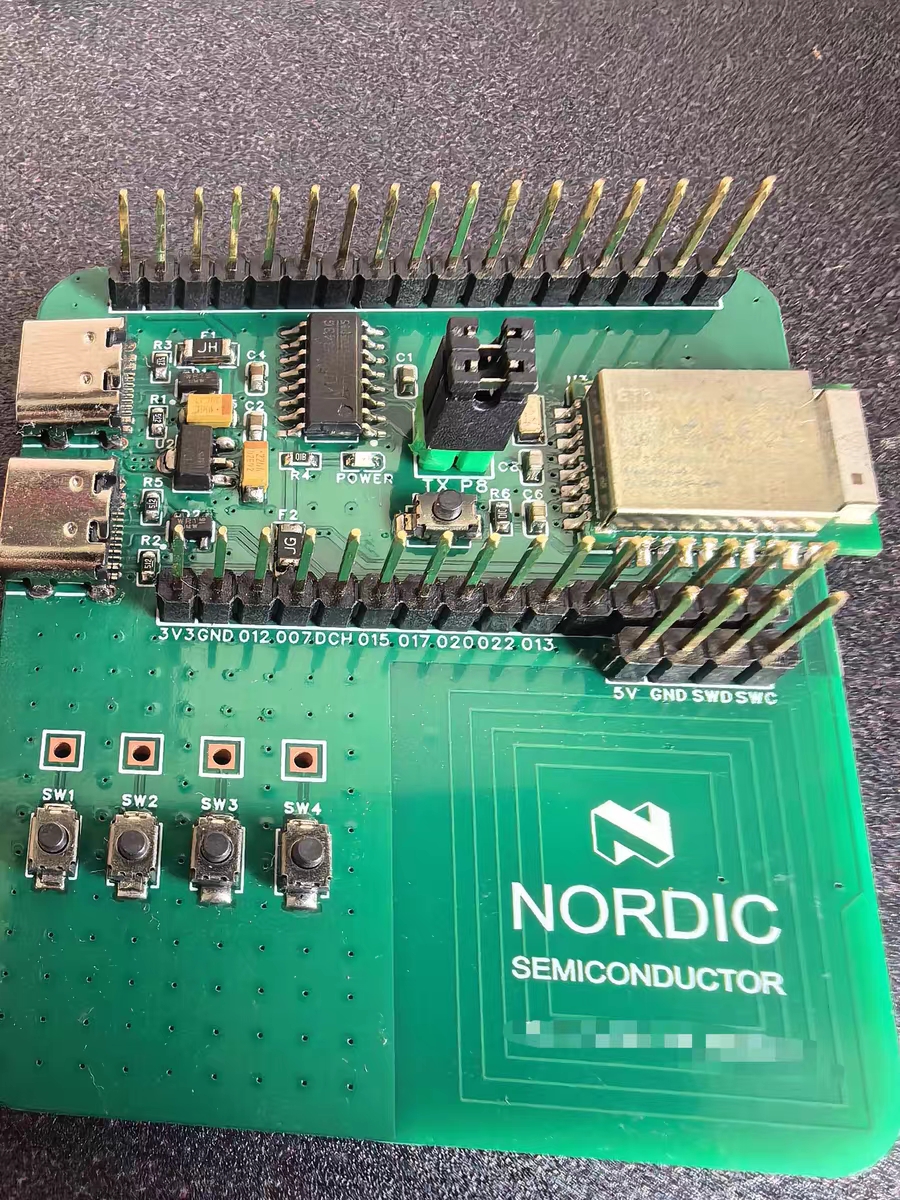

■ 开发板板载资源
· 模块：E73-2G4M08S1C（板载陶瓷天线）
· 双 Type-C 接口：一路接 nRF52840 原生 USB（可做 HID/CDC/DFU），一路经板载 USB-UART 芯片用于串口调试下载，互不占用
· 4 个独立用户按键 SW1~SW4 + 1 个 RESET 复位键
· 独立 SWD 调试排针（5V / GND / SWDIO / SWCLK），可接 J-Link、DAP-Link 烧录调试
· 双排排针，IO 全部引出，丝印标注 GPIO 编号（如 P0.05、P1.09），对照手册即可接线
· 板载电源指示灯、自恢复保险丝、电源滤波电路
· 板边 2.4G 天线区域预留，整板绿色阻焊，做工规整
■ 发货清单
· nRF52840（E73）开发板 ×1，排针已焊好
· 附赠资料（电子档，拍下后发送）：E73-2G4M08S1C 与 D73-nRF52840C08 官方用户手册 + 板载原理图/PCB + 驱动例程
■ 适合
蓝牙从机/主机开发、智能家居节点、无线传感器、BLE Beacon、可穿戴原型、无线遥控/键鼠、USB 复合设备，以及需要大 Flash 跑 LVGL/协议栈的项目。芯片原厂无程序，适合二次开发。
■ 说明
· 打样测试板，功能已验证正常，非全新未上电品，介意勿拍
· 手工焊接，焊点轻微痕迹属正常现象，实物如图
· 售出可提供简单接线指导，深度软件开发问题请自行研究
■ 关键词
nRF52840 E73 E73-2G4M08S1C D73 蓝牙模块 BLE5.0 2.4G 开发板 Nordic SWD Type-C 亿佰特 物联网
