大功率PD设备充电/受电适用场景
大功率充电，可监测功率曲线，持久记忆输出电量主要功能
2接口数量（个）
USB PD,PPS,QC 3.0,QC 4+,SCP,FCP,AFC,PE,VOOC快充协议
XT30输入接口
USB Type-C输出接口
280额定功率（W）
铝主要材质
其他电池类型
其他输出电压（V）
完整模组1个包装清单
约70g产品净重（g）
45/19/60mm（宽/高/长）产品尺寸（mm）
过压,过流,短路,过温安全保护
华为,苹果,小米,vivo,OPPO,三星适配品牌
LoveFinder208-PowerOneT1
LoveFinder开源电路系列之快充子系列一号项目
输入接口：XT30
输出接口：TYPE-C*2,每个通道最大140W
输出协议：
➢ 支持PPS/PD3.0/PD2.0
➢ 支持QC5/QC4+/QC3+/QC3.0/QC2.0
➢ 支持AFC
➢ 支持FCP
➢ 支持高低压SCP
➢ 支持PE2.0/PE1.1
➢ 支持SFCP
➢ 支持TFCP
➢ 支持VOOC
➢ 支持QC5/QC4+/QC3+/QC3.0/QC2.0
➢ 支持AFC
➢ 支持FCP
➢ 支持高低压SCP
➢ 支持PE2.0/PE1.1
➢ 支持SFCP
➢ 支持TFCP
➢ 支持VOOC
板载NTC温度显示

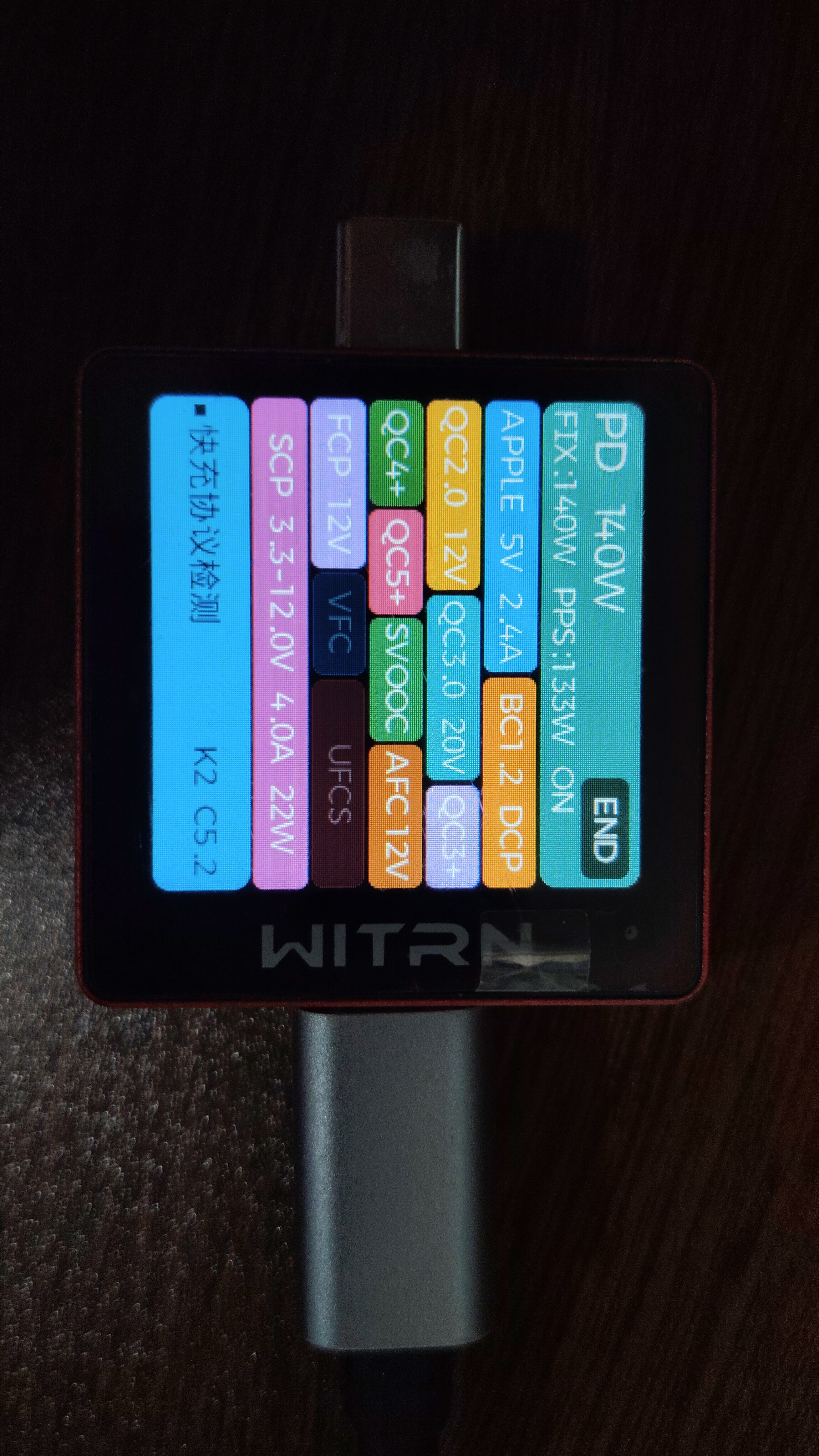

协议测试如上下图

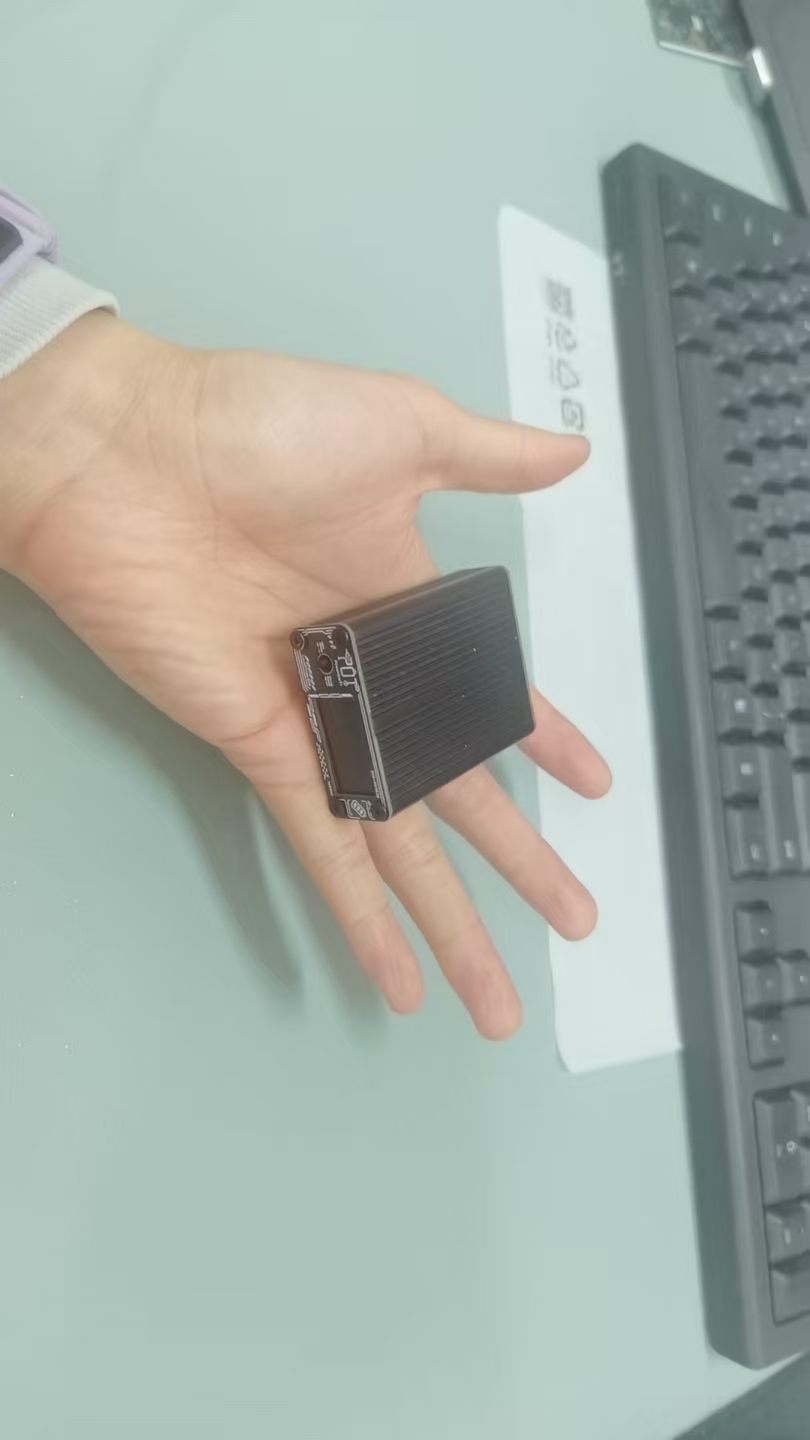

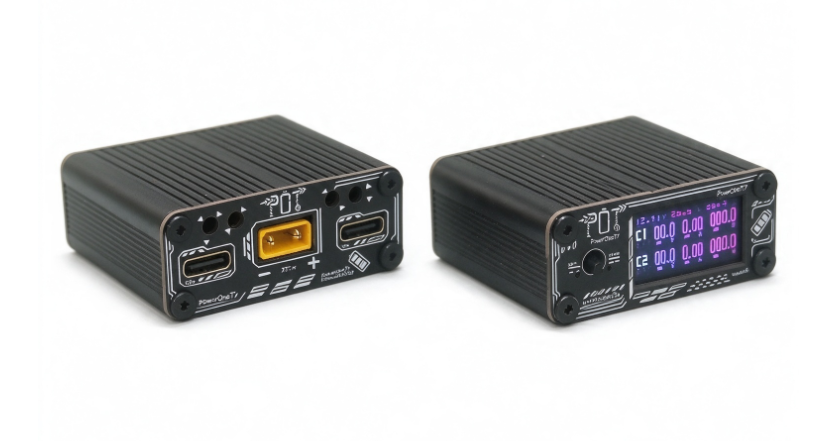

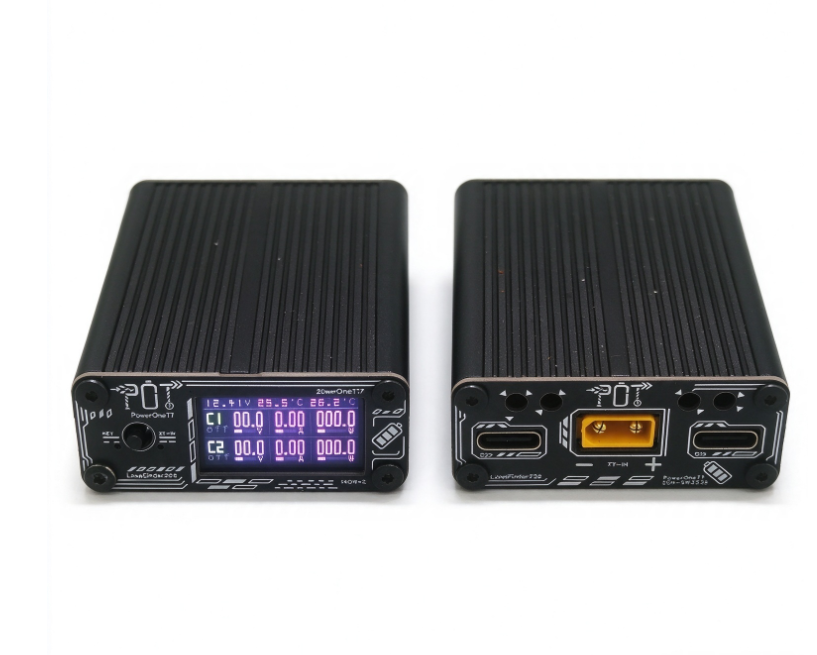

依旧沿用POT2 POT7的小体积铝合金外壳！
低内阻NMOS+大功率铁硅铝电感，使用65125电感饱和电流大，冗余几乎两倍最大输出电流！
发热源两侧边缘放置，发热能快速传导到外壳两侧，高效利用壳体被动散热！
前置按键，支持界面切换

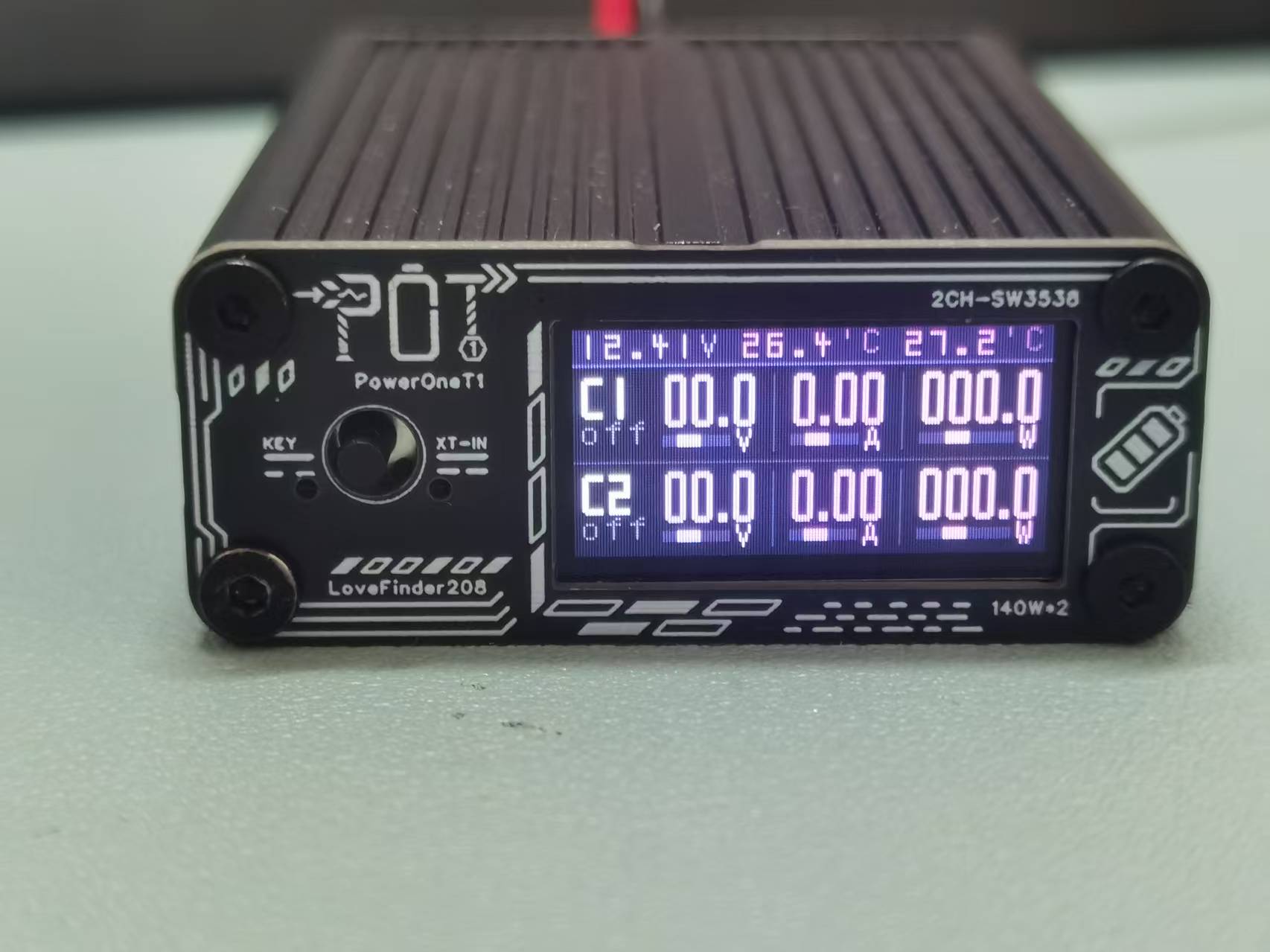

1：默认主界面：显示输入电压，2通道各自温度和输出的电压电流以及握手协议和各自的输出功率

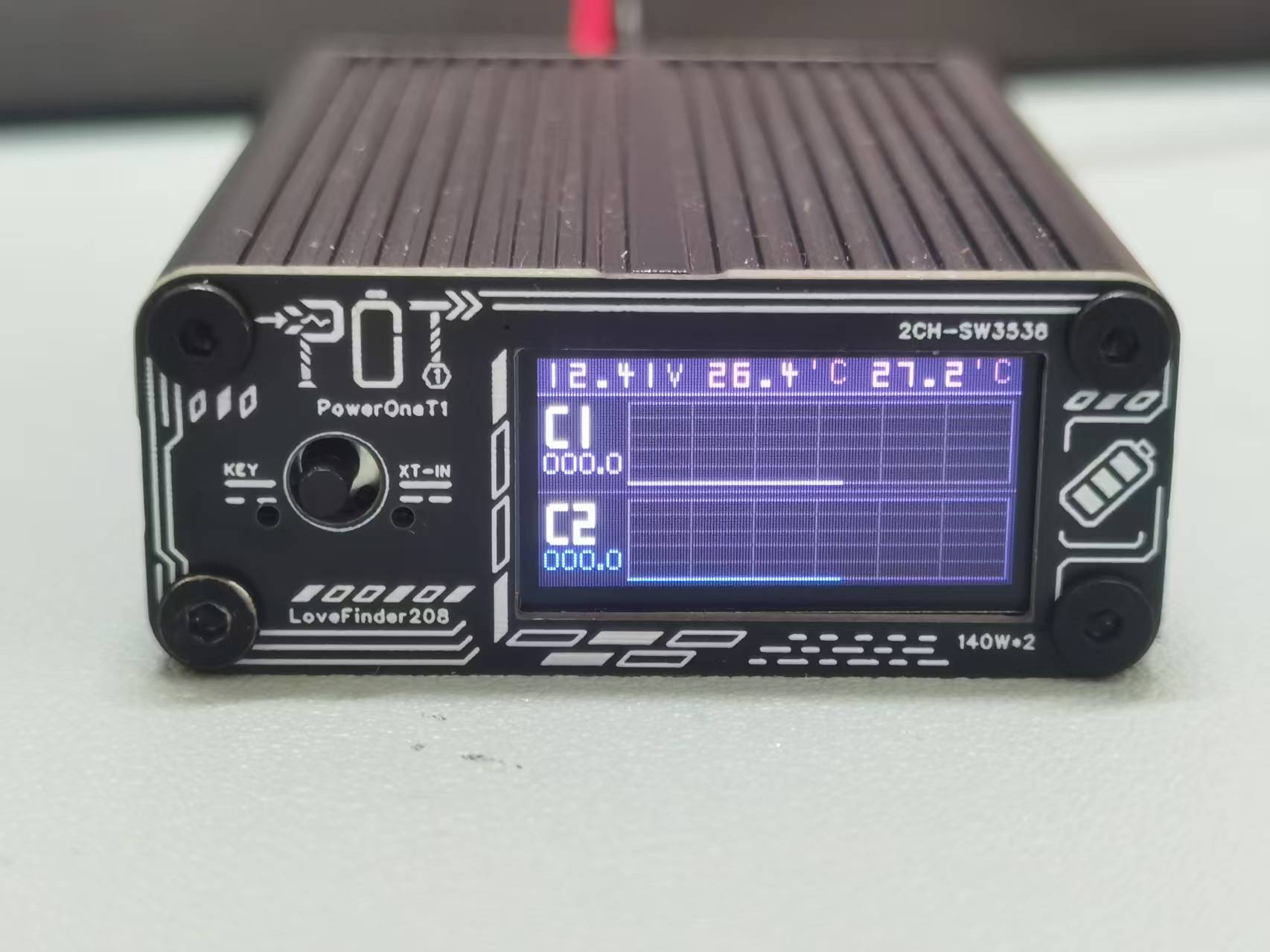

2：功率跟踪曲线界面：实时显示30s-24小时（可设置区间）的功率曲线，用于跟踪测试

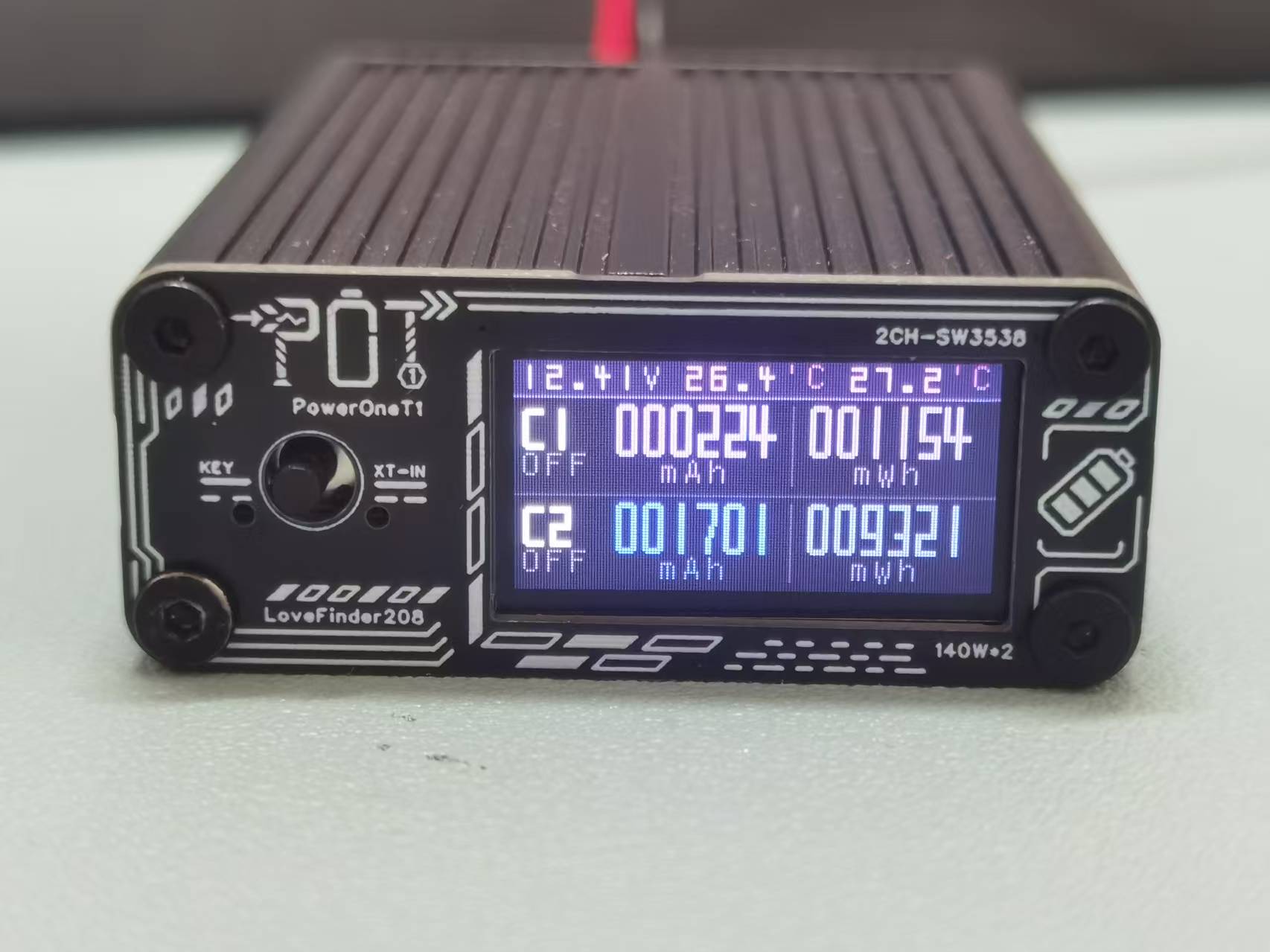

3：电量统计界面：显示每个通道的已输出电量，持久保存到MCU的片内FLASH
性能优势：使用CortexM4F内核MCU，可二次开发！
